Warmwintergarten in 15890 Eisenhüttenstadt – Schiebeanlagen und ZIP-Markisen
Referenz · Warmwintergarten · 15890 EisenhüttenstadtKaralus Glas- und Metallbau · von Andreas Karalus geplant, maßgefertigt und montiert für Berlin und Brandenburg.
Auf rund 5 × 4 Metern entstand ein transparenter, weit zu öffnender Wohnbereich. Thermisch getrennte Aluminiumprofile, Dreifach-Isolierglas, heroal SL 77 Schiebeanlagen sowie außenliegende erwilo Beschattung wurden gemeinsam geplant.
Weitere passende Seiten
- Ausführungsjahr
- 2021
- Maße
- ca. 5,00 × 4,00 m
- Verglasung
- 3-fach · Ug 0,6
- Schiebeanlagen
- heroal SL 77
- Beschattung
- erwilo 510 A / 824
Große Öffnungen, Dreifachverglasung und außenliegender Sonnenschutz als ein System.

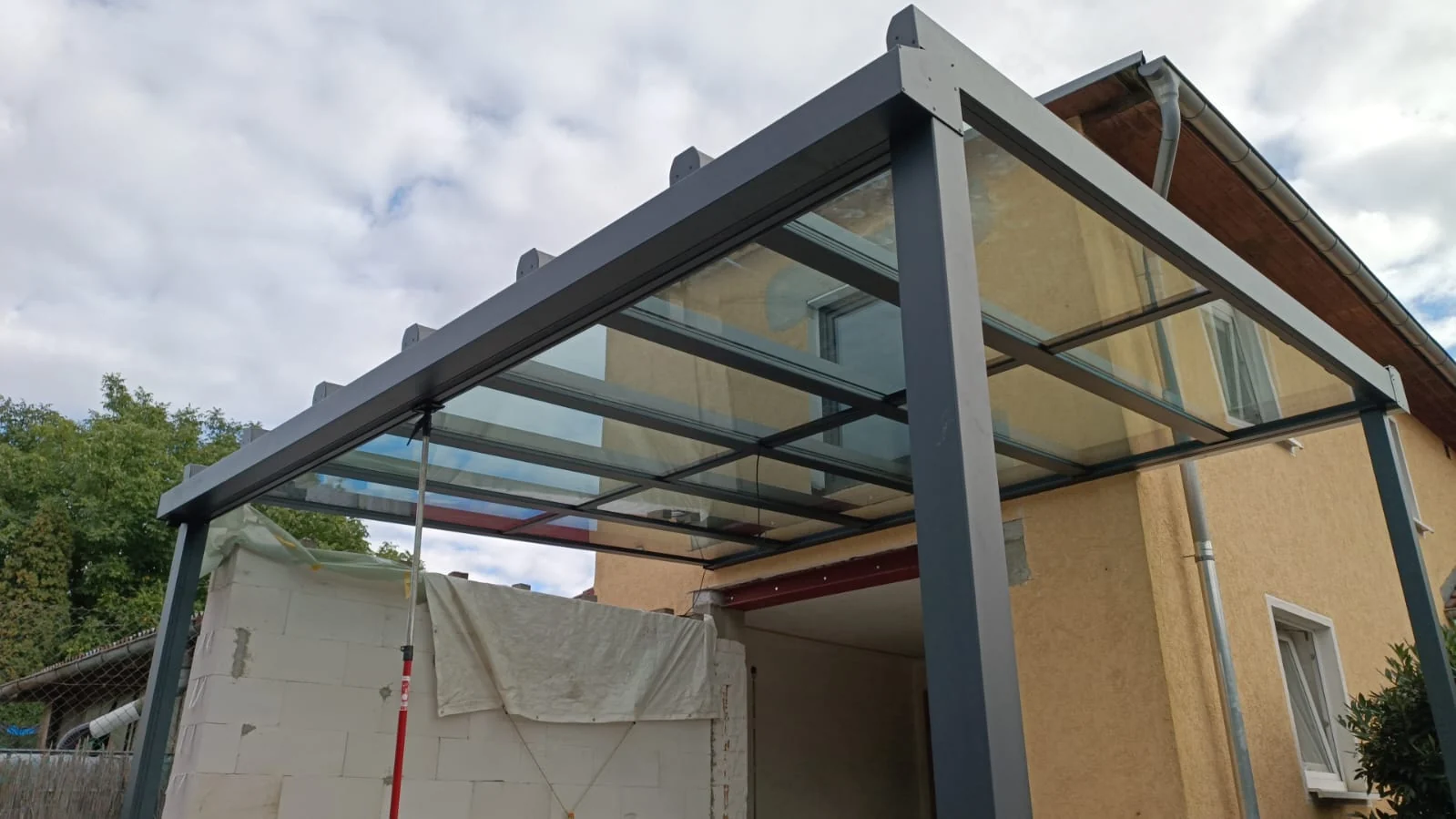

Die Lösung auf einen BlickDie Freigabeplanung vom 08.10.2021 dokumentiert ein 5.000 mm breites Wintergartendach der Serie Veranda aus thermisch getrennten Aluminiumprofilen. Die Tiefe beträgt innen bis zur Rinne beziehungsweise Stütze 3.985 mm und außen bis zur Stütze 4.100 mm; geplant wurde eine Dachneigung von 3,4°.
Zur Terrasse öffnen eine zweiläufige, vierteilige heroal SL 77 Anlage an der 5-Meter-Front und eine zweiläufige, zweiteilige Anlage an der 4-Meter-Seite. Eine erwilo 510 A Überglasmarkise und zwei erwilo ZIP-Markisen 824 beschatten Dach und senkrechte Flächen getrennt.
Warum wurde vor der Hauswand ein zusätzlicher Rahmen geplant?
Bestand & StatikDer freistehende, gedämmte Rahmen wurde 1.400 mm vor der Wand aus statischen Gründen vorgesehen. Er schafft eine belastbare Ebene für den Anschluss des Wintergartens an die vorhandene Gebäudesituation. Die Freigabezeichnung und das Angebot dokumentieren diese Sonderlösung mit einer zusätzlichen Stütze.

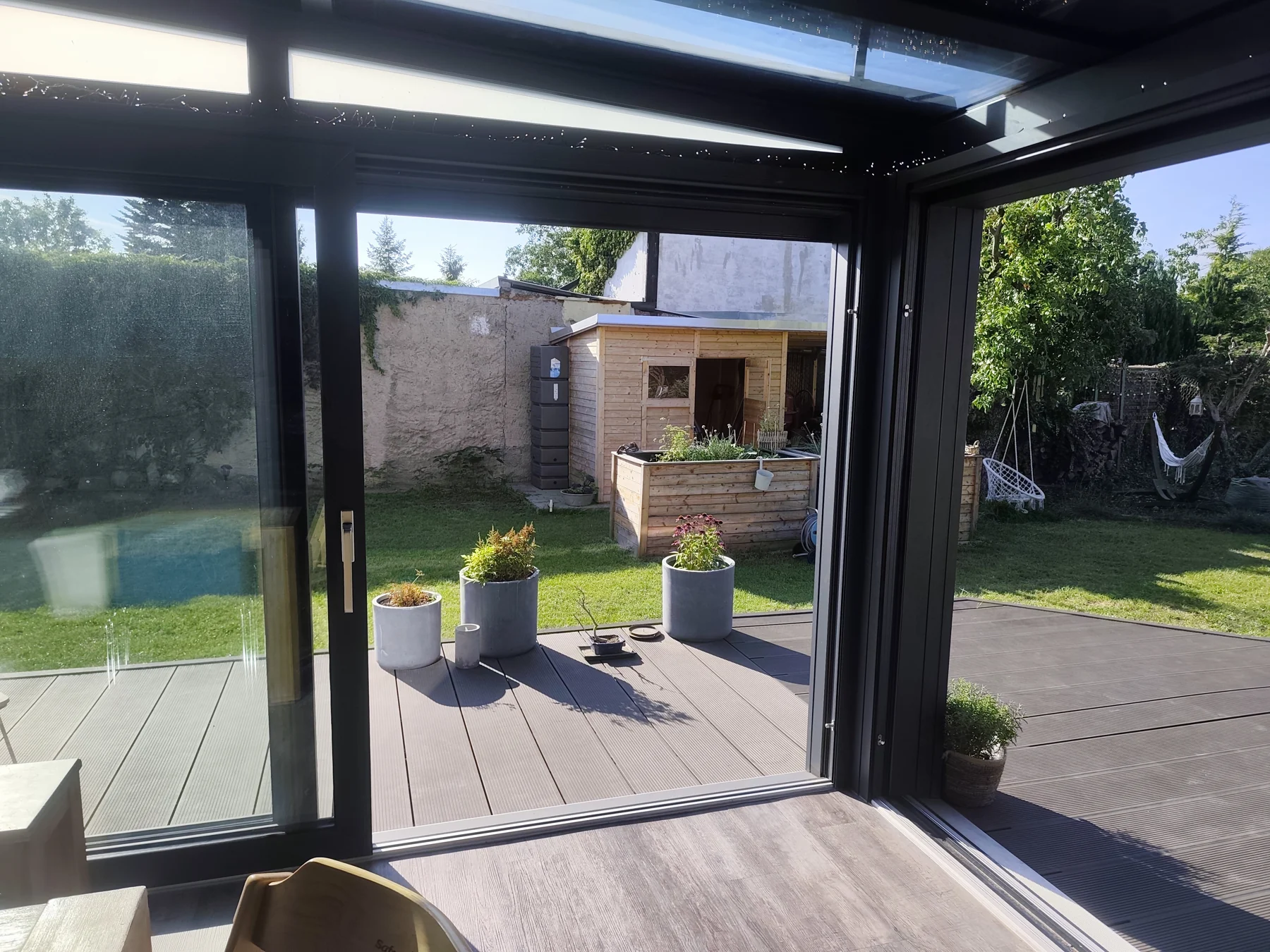

Wie wurden die fünf Meter breite Front und die Seitenfläche geöffnet?

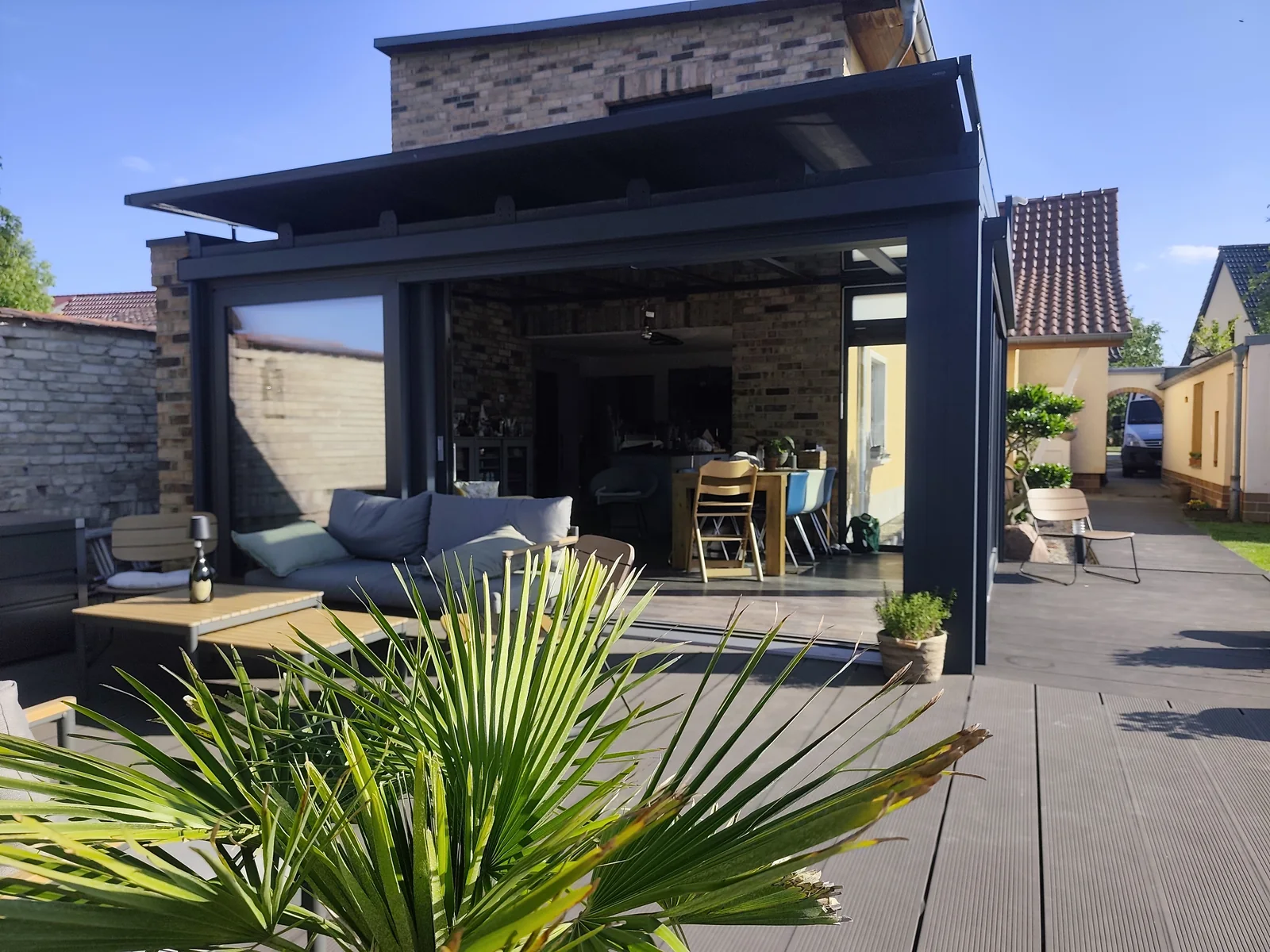

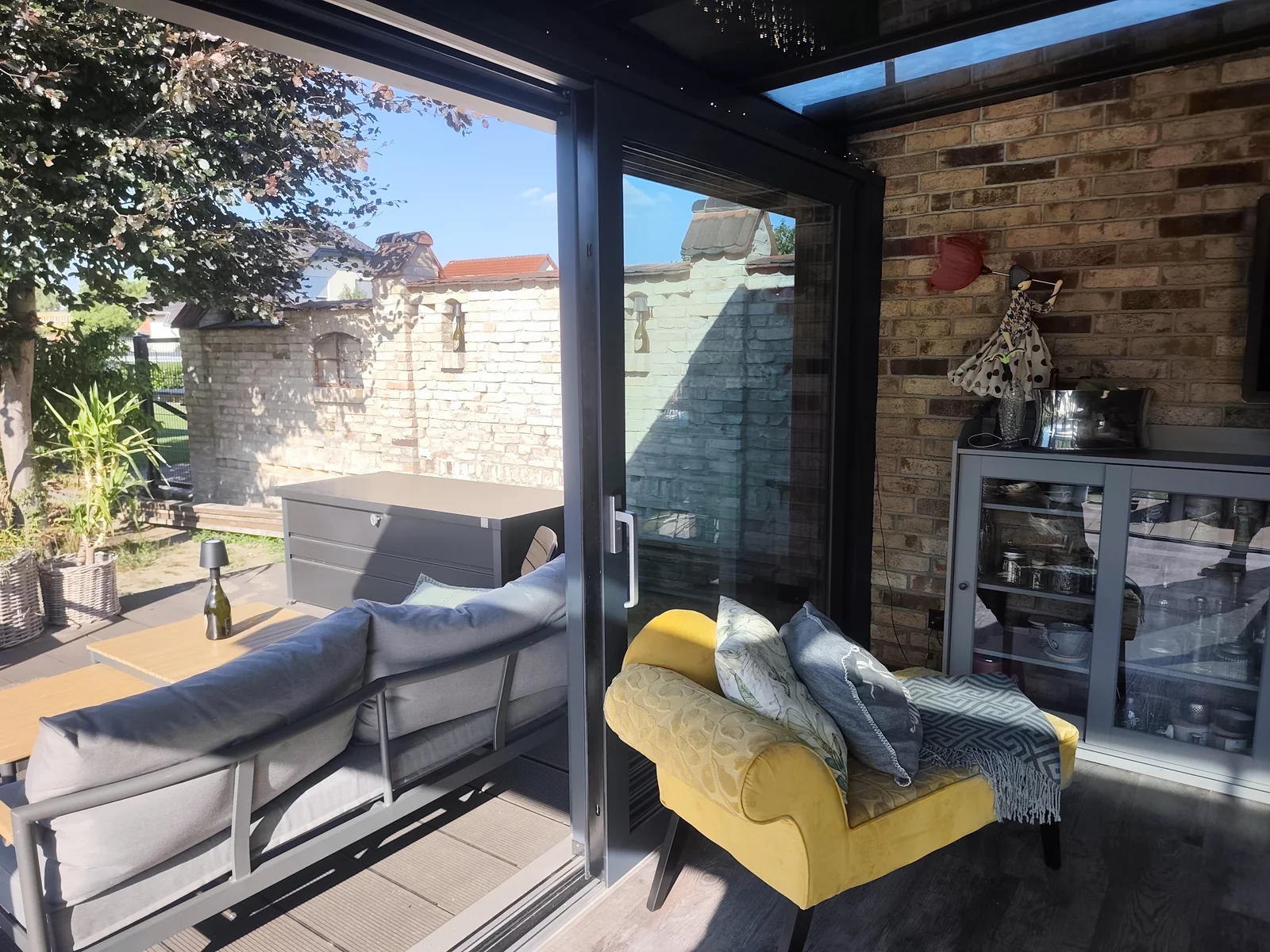

Öffnungen im AlltagMit zwei wärmegedämmten heroal SL 77 Schiebeanlagen: vorne zweiläufig und vierteilig, seitlich zweiläufig und zweiteilig. Beide Anlagen sind in den Unterlagen mit 2.200 mm Höhe ausgewiesen. Die Front misst 5.000 mm, die Seite 4.000 mm.
Was bedeutet Ug 0,6 bei diesem Wintergarten?
Verglasung & WärmeschutzDer Wert beschreibt den Wärmedurchgang durch die angebotene Dreifach-Isolierverglasung.
Ug 0,6 W/(m²·K) ist ein Glaswert – kein Gesamtwert des Wintergartens.
Für das Dach ist Dreifach-Isolierglas als VSG dokumentiert; die senkrechten Flächen sind ebenfalls dreifach verglast und mit warmer schwarzer Kante beschrieben. Profile, Glasränder, Anschlüsse, Boden, Heizung und Lüftung bestimmen zusätzlich die tatsächliche thermische Qualität des gesamten Raums.
Wie werden Glasdach, Front und schmale Seitenfläche beschattet?

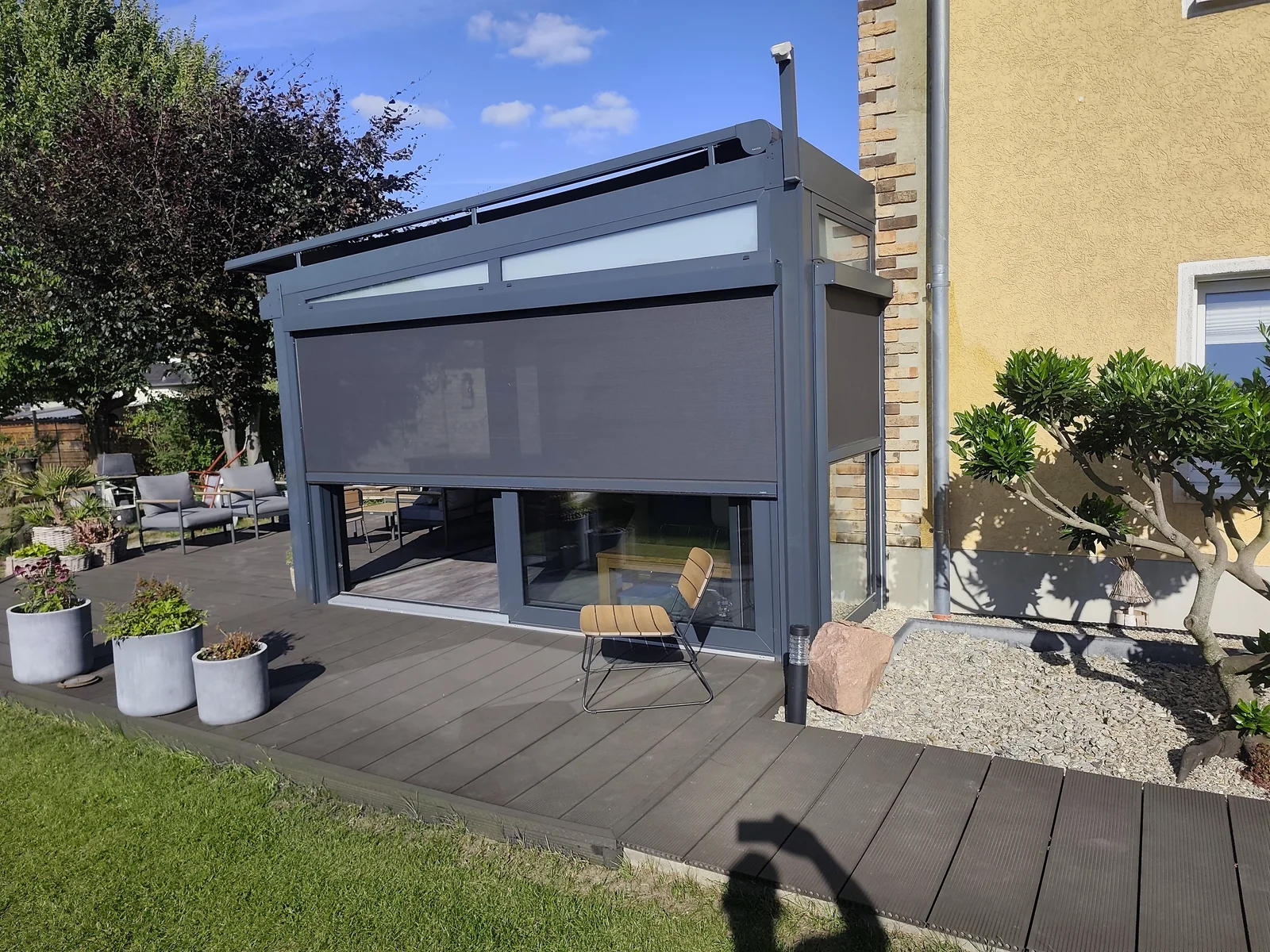

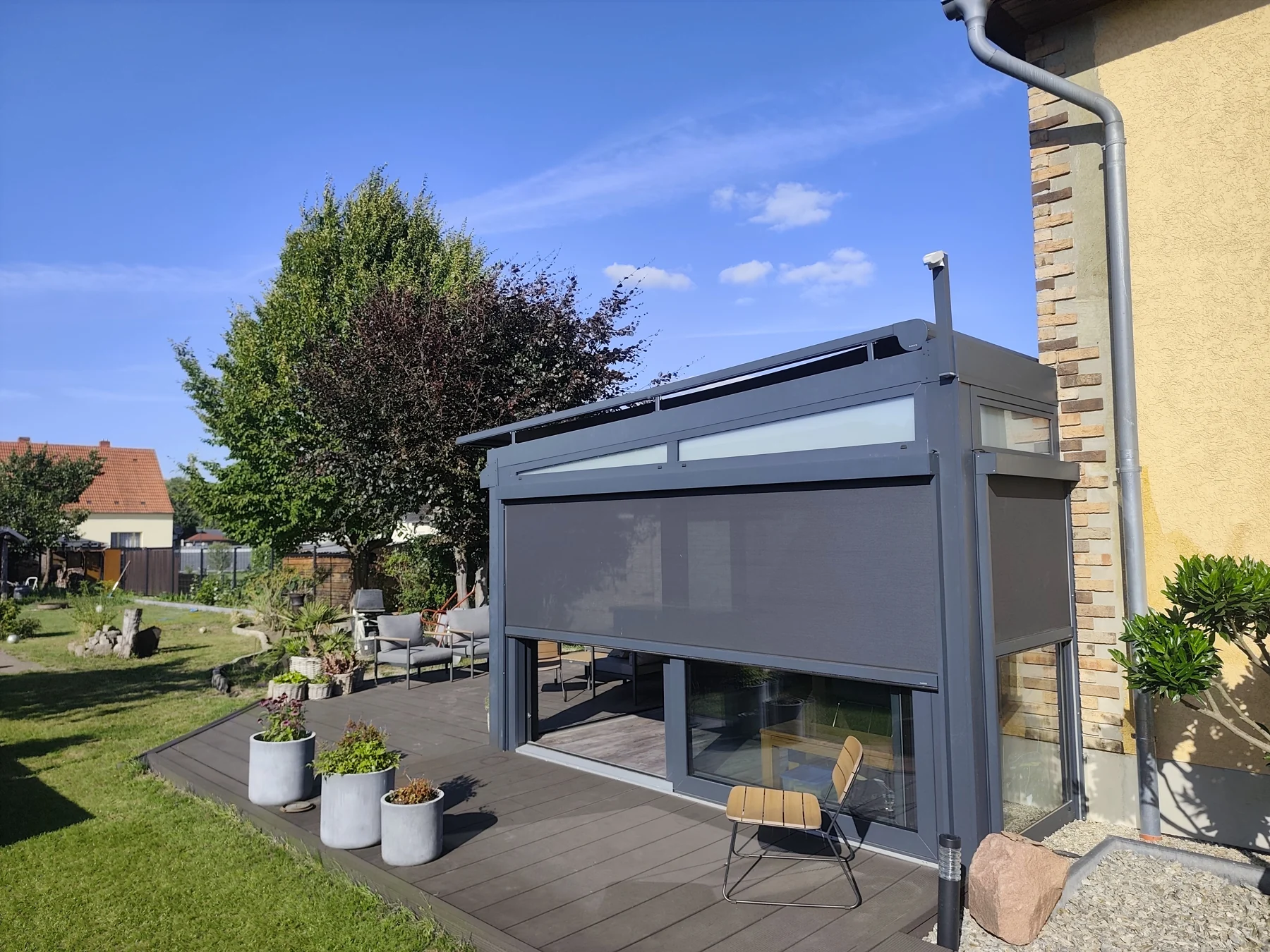

Außenliegende BeschattungMit einer erwilo 510 A Überglasmarkise und zwei erwilo ZIP-Markisen 824. Die Dachmarkise ist mit 5.000 mm Breite und 4.500 mm Ausfall dokumentiert. Die senkrechten Anlagen sind 4.000 beziehungsweise 1.400 mm breit und jeweils 2.300 mm hoch.
Die Front-ZIP-Markise in Bewegung.
Funktion im eingebauten ZustandDas reale Projektvideo zeigt Laufweg, Gewebespannung und die Wirkung vor der Glasfront. Es wird erst nach Bedienung geladen und nutzt ein passendes Posterbild aus derselben Ausführung.
Einblicke bei der Wartung 2026

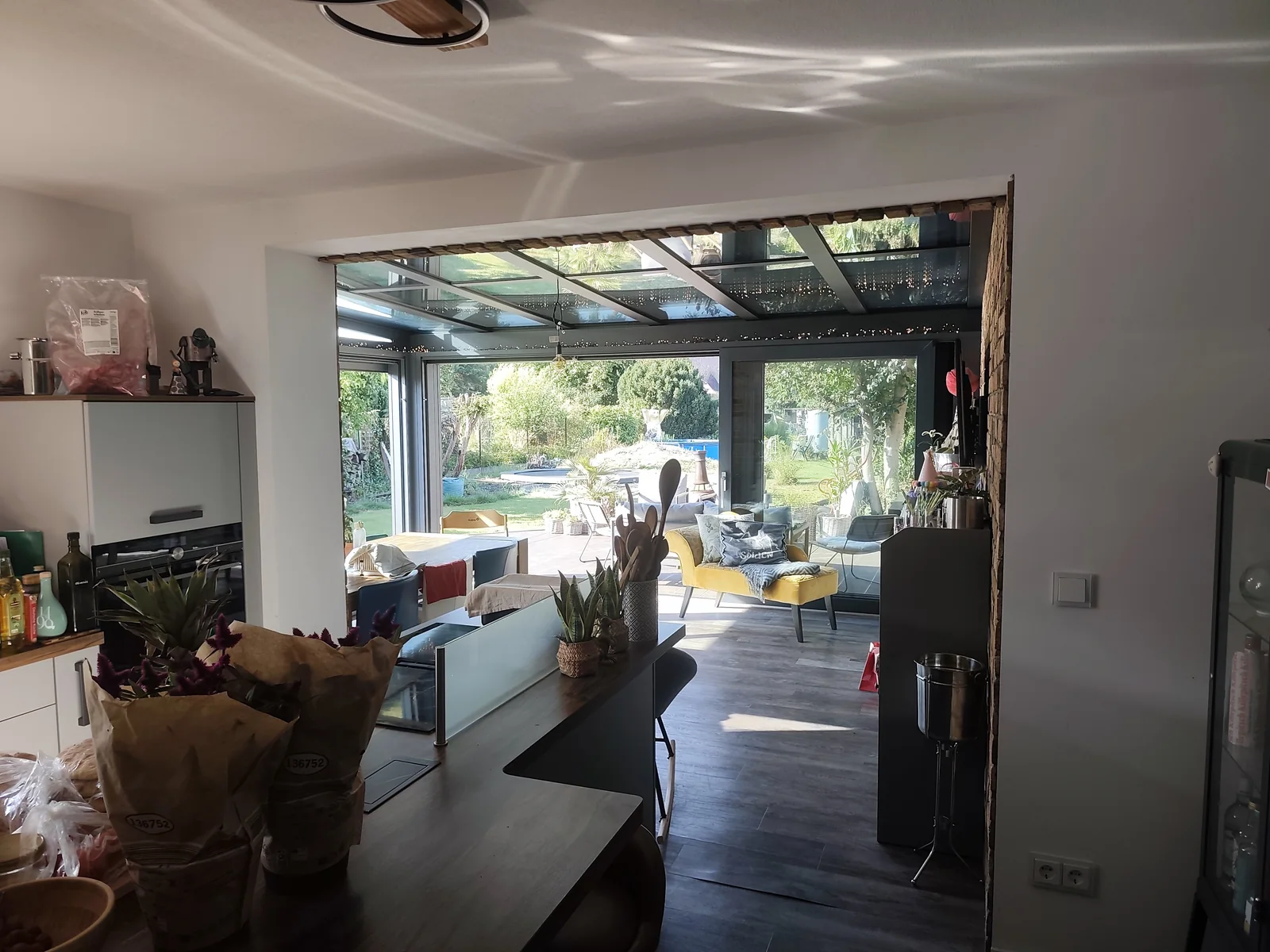

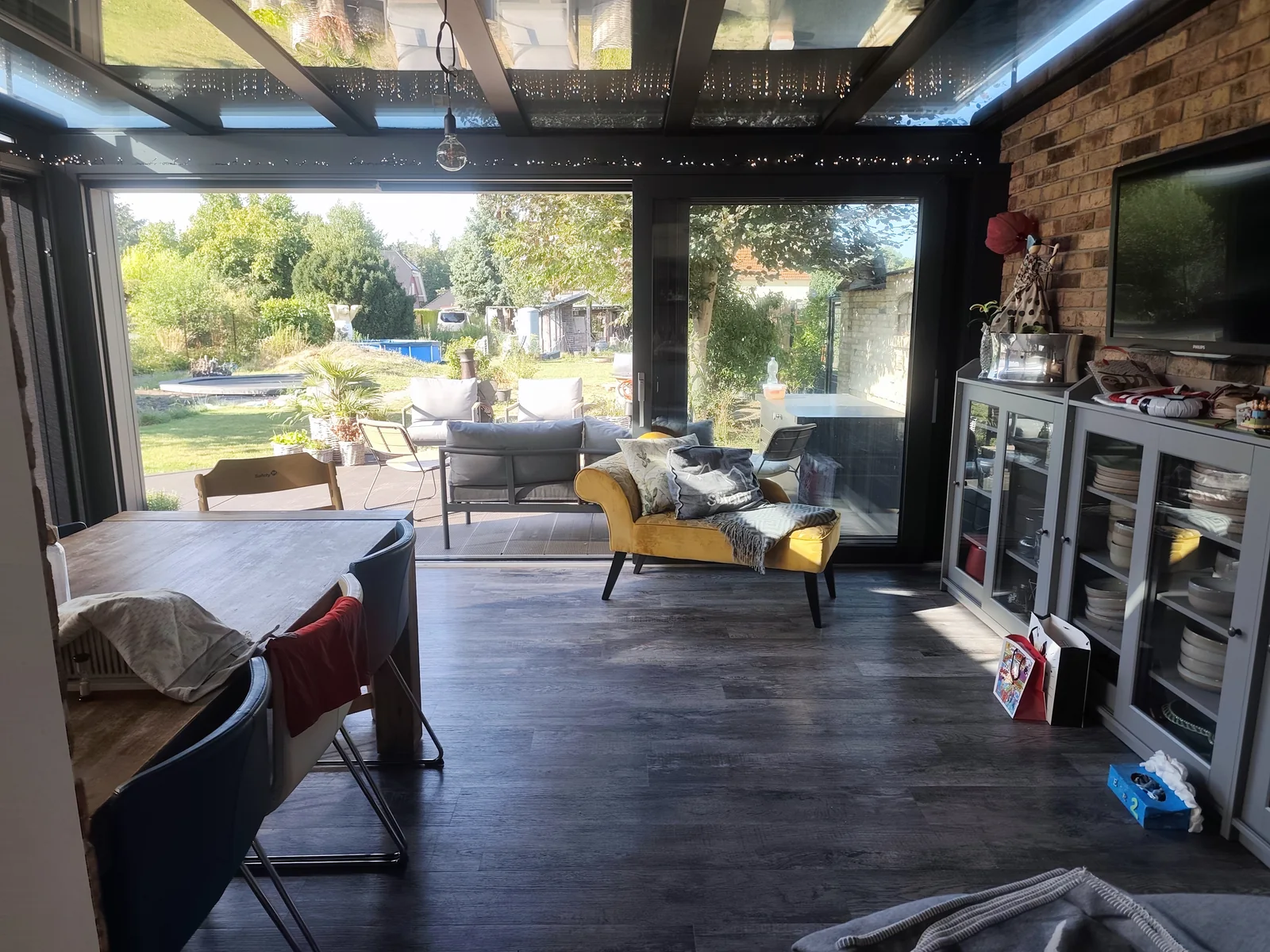

Die drei Aufnahmen zeigen den eingebauten Wintergarten und seine Übergänge zu Haus und Terrasse. Die Webfassungen werden erst beim Abspielen geladen und sind ohne Ton.
Die entscheidenden Lösungen liegen an den Schnittstellen.
Freigabezeichnung, Angebot und aktuelle Projektbilder machen nachvollziehbar, welche technischen Punkte für diese Ausführung zusammengeführt wurden.
Wie wird der Wintergarten am Bestand statisch angeschlossen?
Über einen zusätzlichen, gedämmten Rahmen 1.400 mm vor der Wand. Die Lösung schafft eine eigene tragfähige Anschlusszone. Bei ähnlichen Häusern muss deshalb zuerst geprüft werden, was der Bestand tatsächlich aufnehmen kann.
Wie werden Entwässerung und Abdichtung vorbereitet?
Das Dach ist mit Rinne, Fallrohr bis Oberkante Fertigfußboden und Wandanschlussprofil beschrieben. Zusätzlich ist eine Fensterbank als Abdichtung vorgesehen. Wasserführung und Bauanschluss müssen vor der Montage zusammenpassen.
Wie arbeiten Dach- und Seitenbeschattung zusammen?
Jede Glasrichtung erhält eine passende außenliegende Anlage. Die Solexa-Steuerung ist mit Sonnenautomatik sowie Wind- und Regenschutz dokumentiert; die ZIP-Antriebe nutzen Somfy io. Steuerung und sichere Fahrwege gehören damit zur Systemplanung.
Möchten Sie diese Ausführung auf Ihr Haus abstimmen? Anschlüsse und Ausstattung prüfen wir für Ihr Vorhaben.

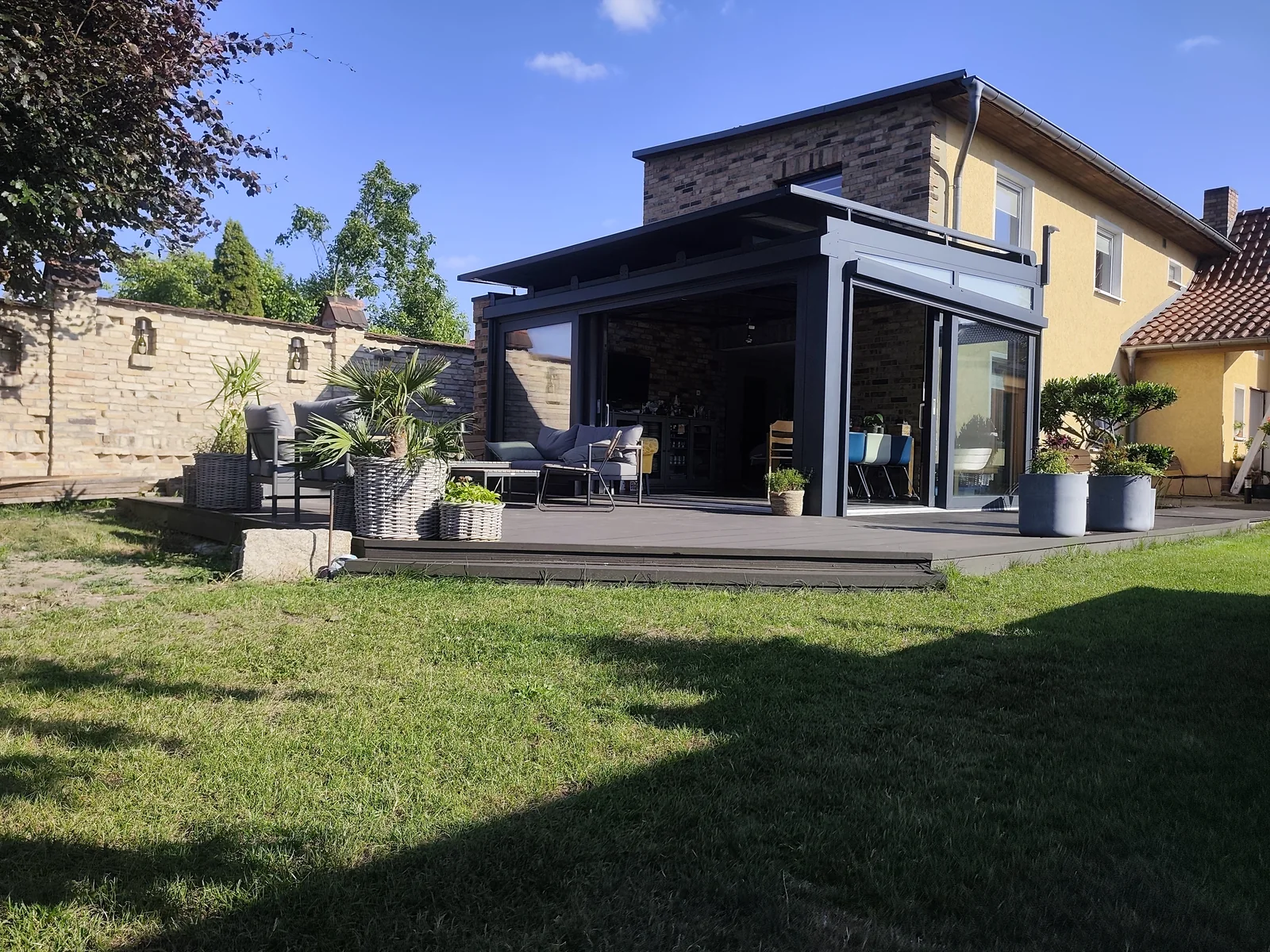

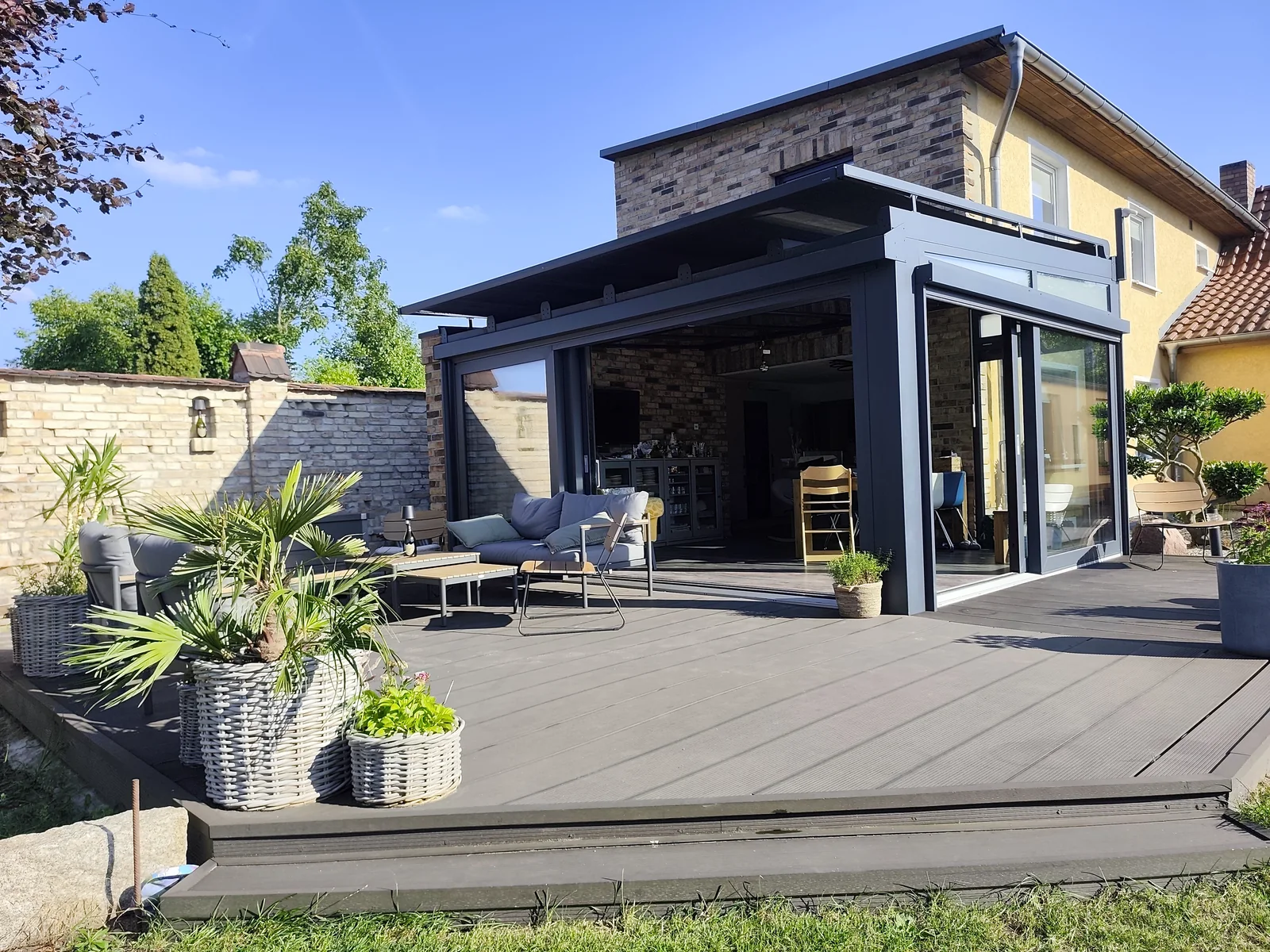

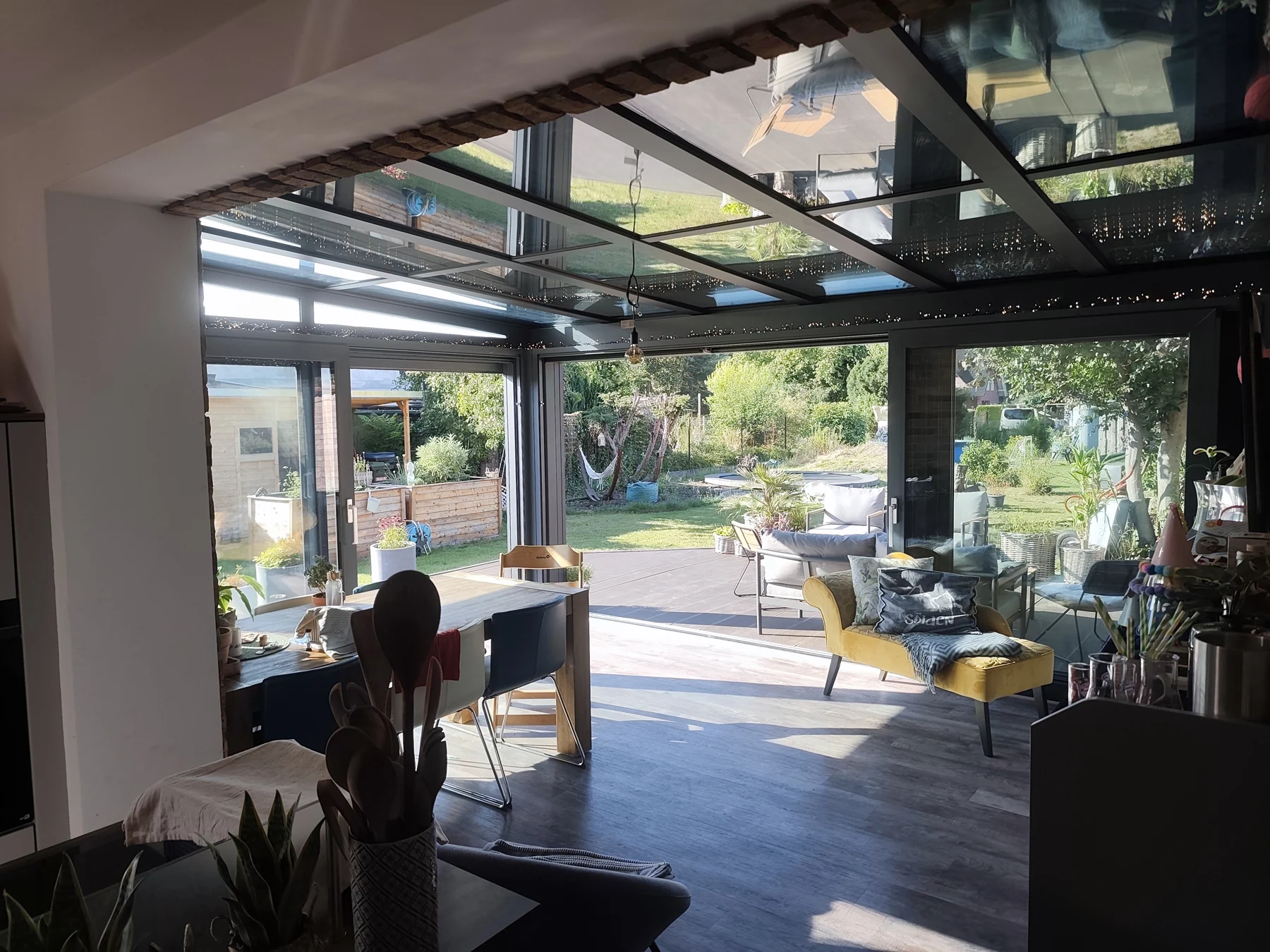

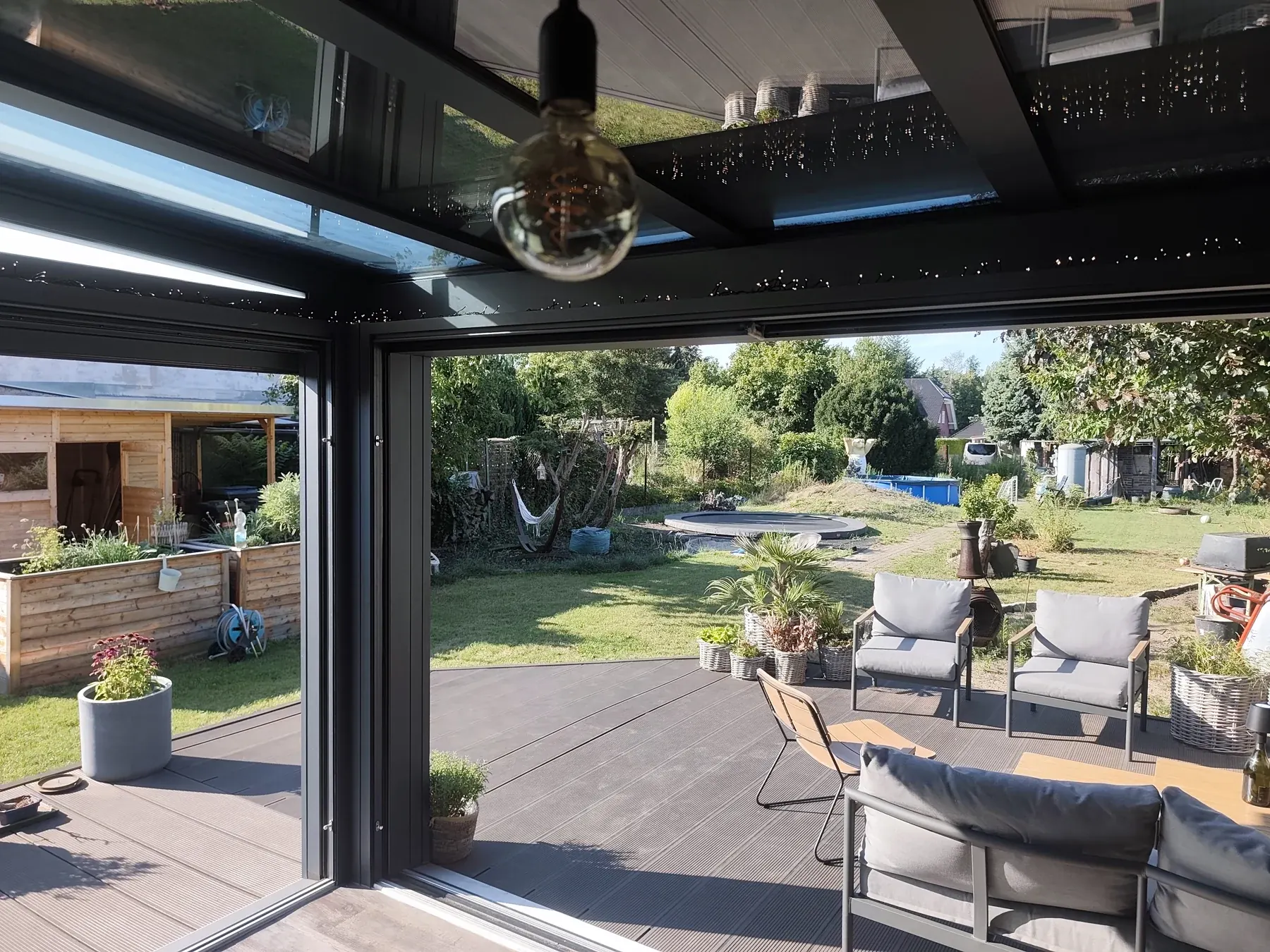

Ein heller Raum, der sich auf zwei Seiten zur Terrasse öffnet.

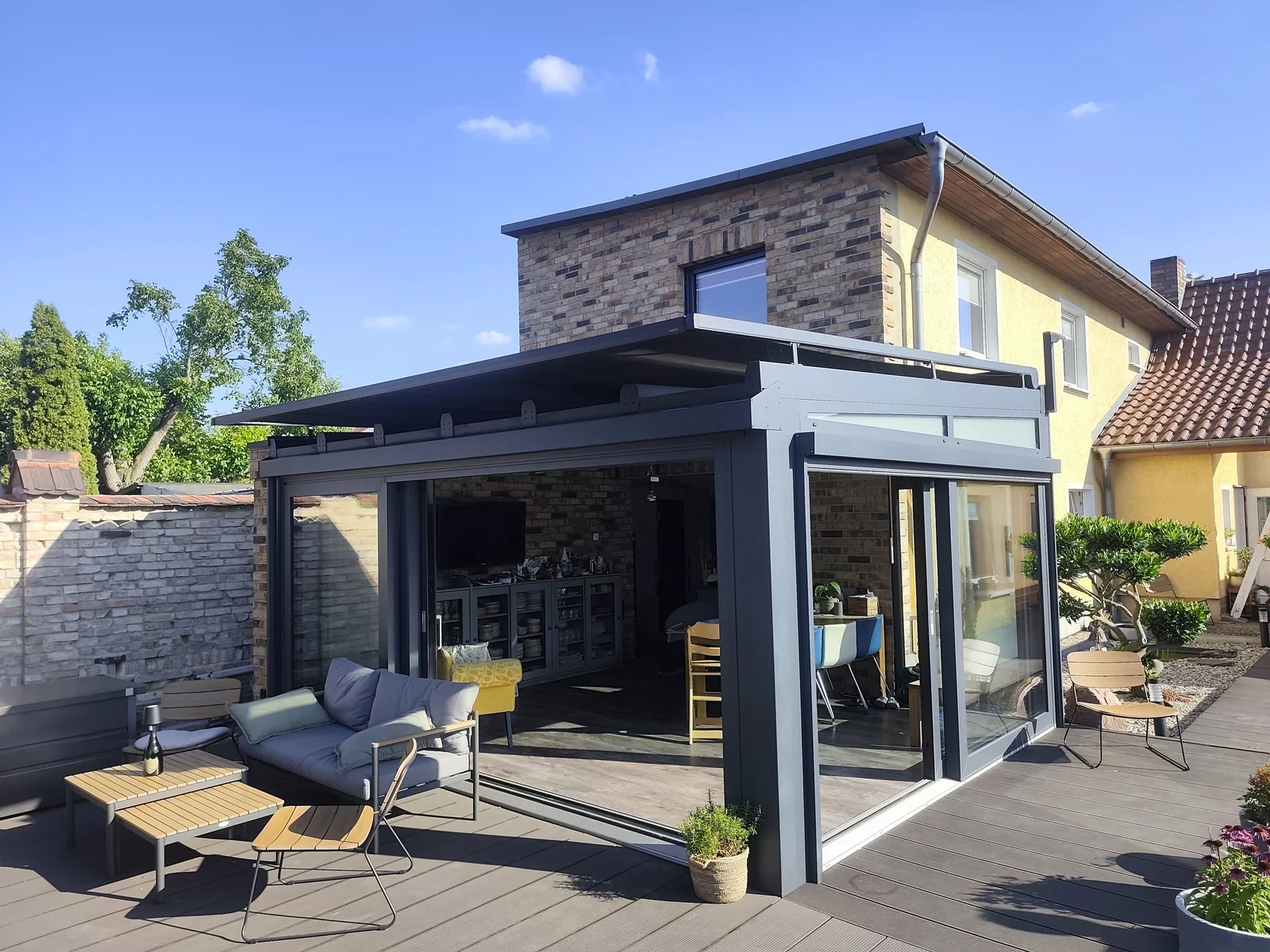

Das ErgebnisDie aktuellen Bilder zeigen die Ausführung mehrere Jahre nach der Freigabeplanung: Aluminiumkonstruktion, Schiebeanlagen und Sonnenschutz sind in die vorhandene Haus- und Terrassensituation eingebunden. Kundennamen, Anschrift und Vertragswerte werden nicht veröffentlicht.
