Terrassendach am statisch verstärkten Dachkasten in Berlin
Eine vollständige Montagefolge zeigt, wie aus dem geöffneten und verstärkten Dachkasten ein 6 × 3 Meter großes Glas-Terrassendach auf zwei Stützen entstand.
- Ort
- Berlin – Ortsteil ZU PRÜFEN / KARALUS BESTÄTIGEN
- Maße
- ca. 6,00 × 3,00 m
- Farbe
- RAL 9007 Feinstruktur
- Gebäudeanschluss
- statisch geprüfte Befestigung am verstärkten Dachkasten
- Verstärkung
- zwei KVH-Querschnitte, jeweils ca. 20 × 8 cm
- Frontprofil
- Statikrinne
- Stützen
- zwei Pfosten
- Dacheindeckung
- Glas; genauer Aufbau ZU PRÜFEN / KARALUS BESTÄTIGEN

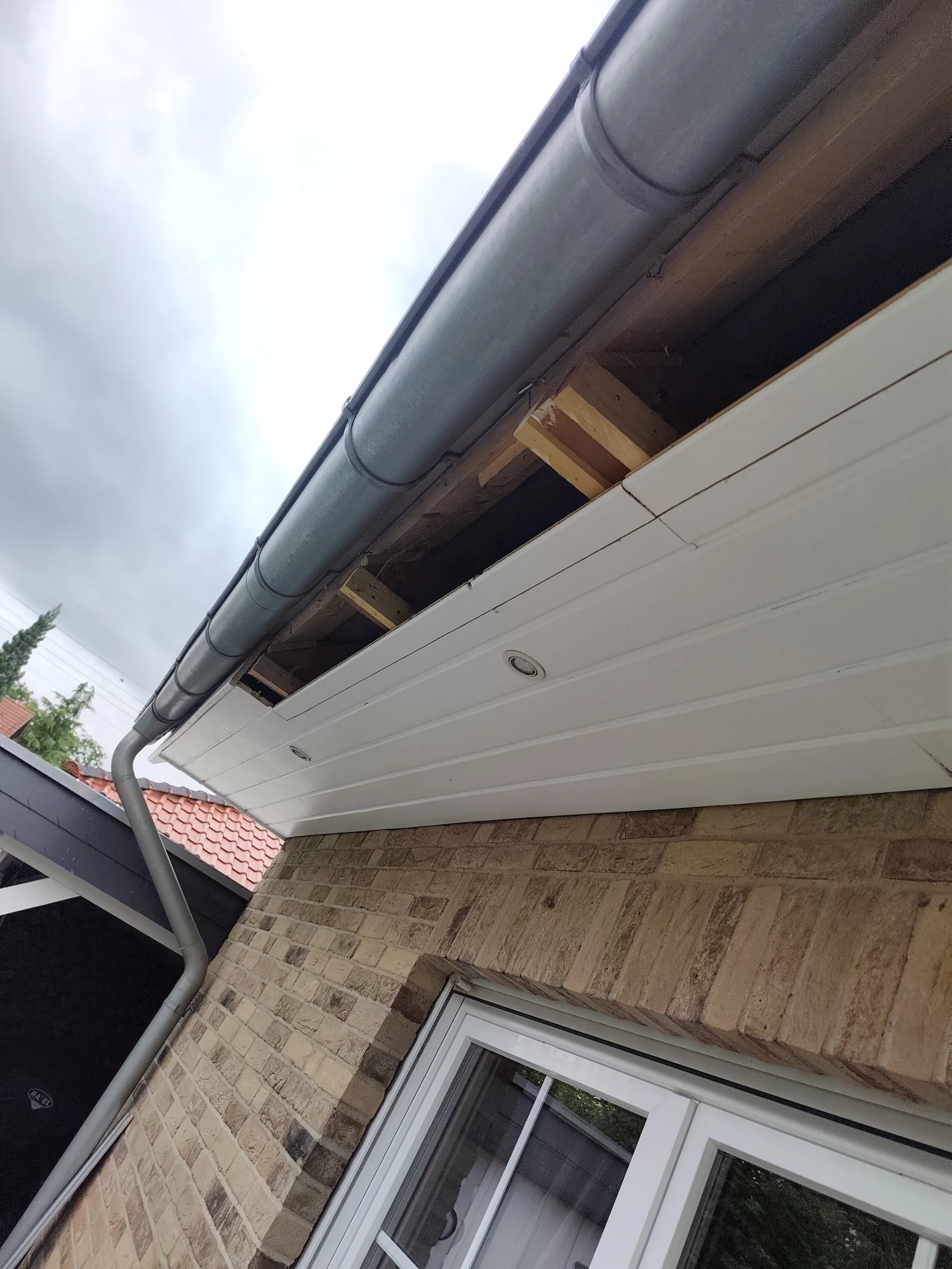

Warum der Dachkasten geöffnet wurde
Der vorhandene Dachkasten bot nicht ohne Weiteres den erforderlichen tragfähigen Anschluss für das sechs Meter breite Terrassendach. Deshalb wurde er abschnittsweise geöffnet, der Bestand geprüft und die geplante Lösung statisch bewertet. Die genaue Berliner Ortsteilbezeichnung bleibt vor Veröffentlichung zu bestätigen.
Verstärkung mit zwei KVH-Querschnitten

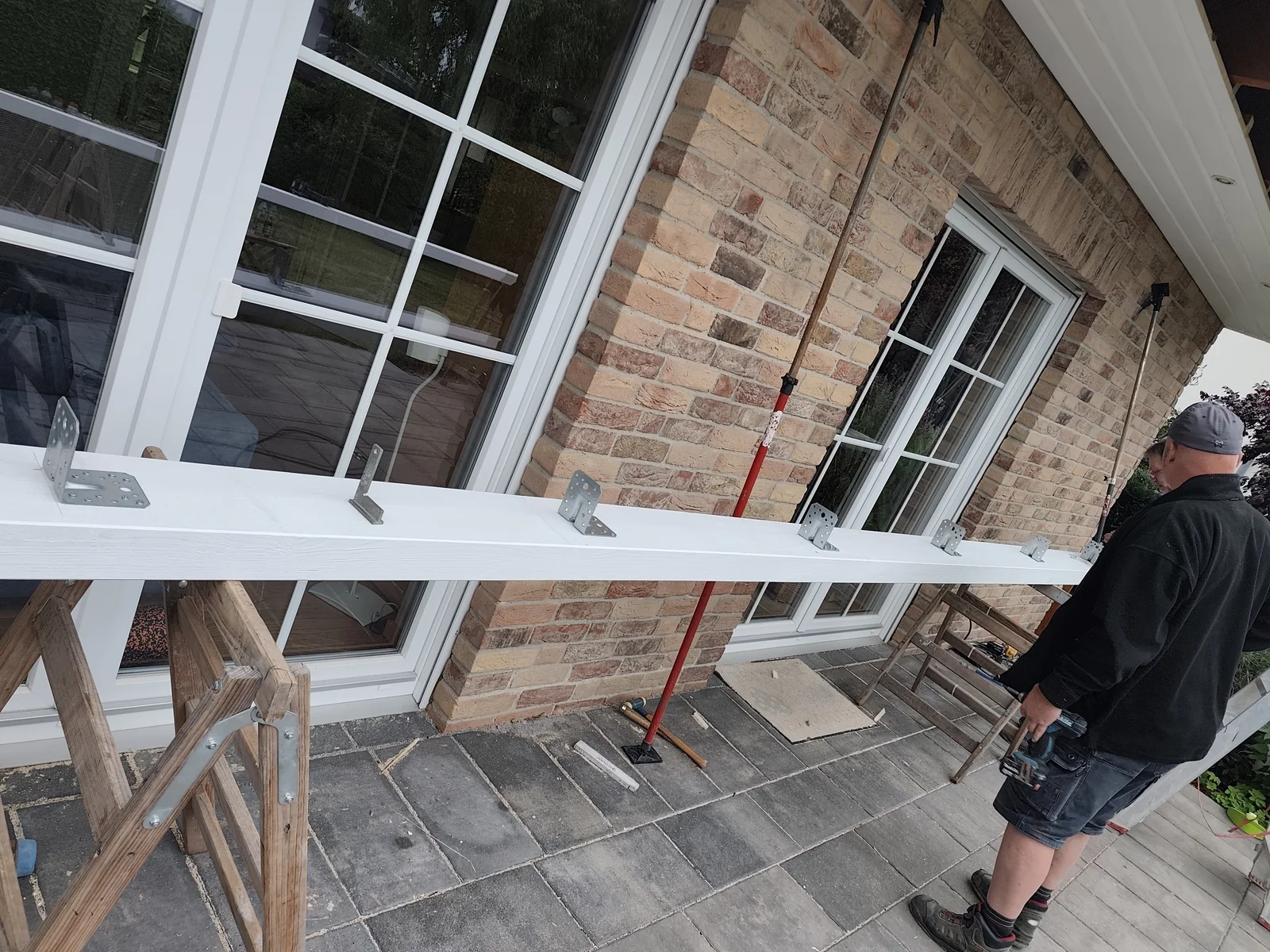

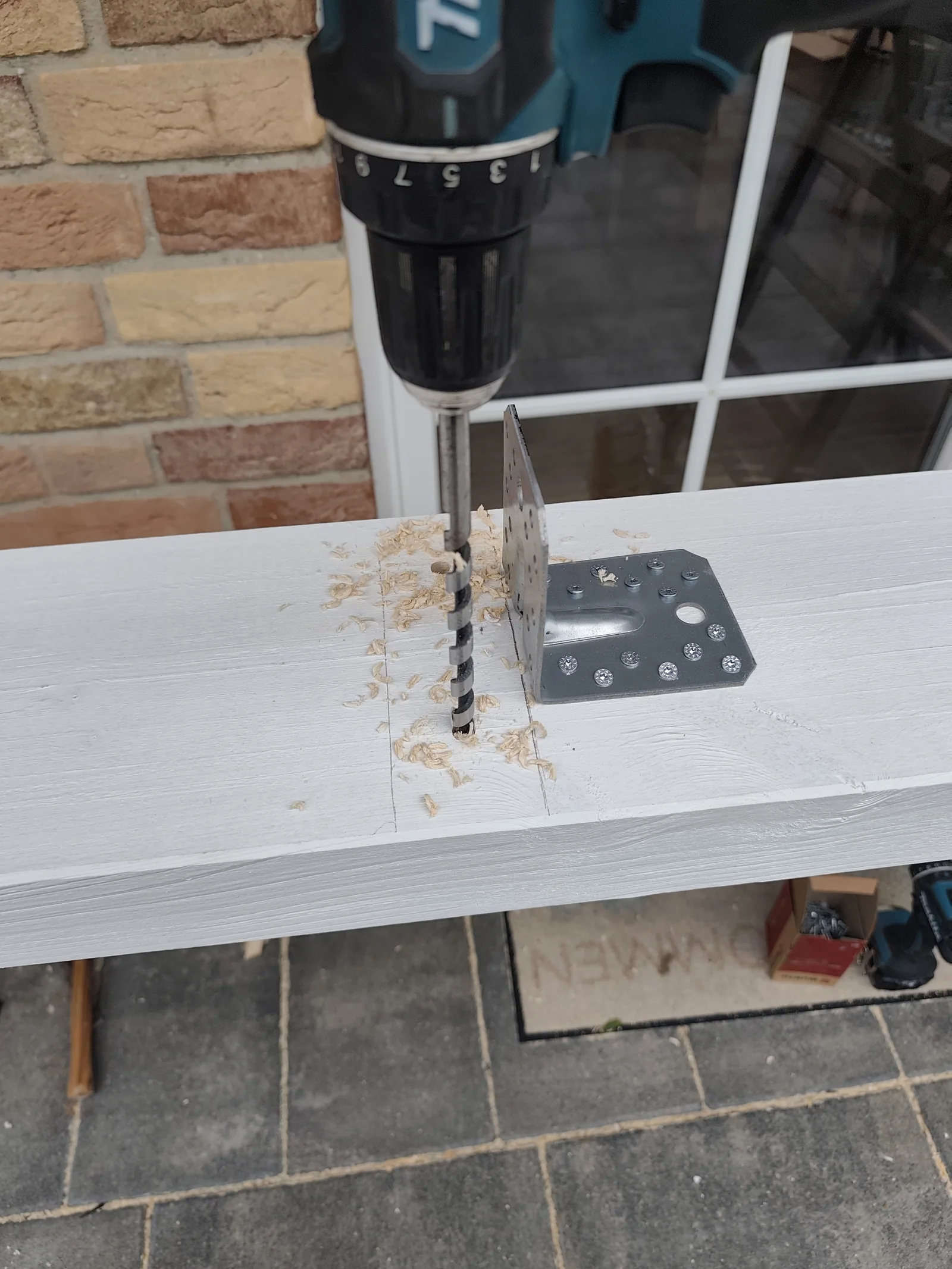

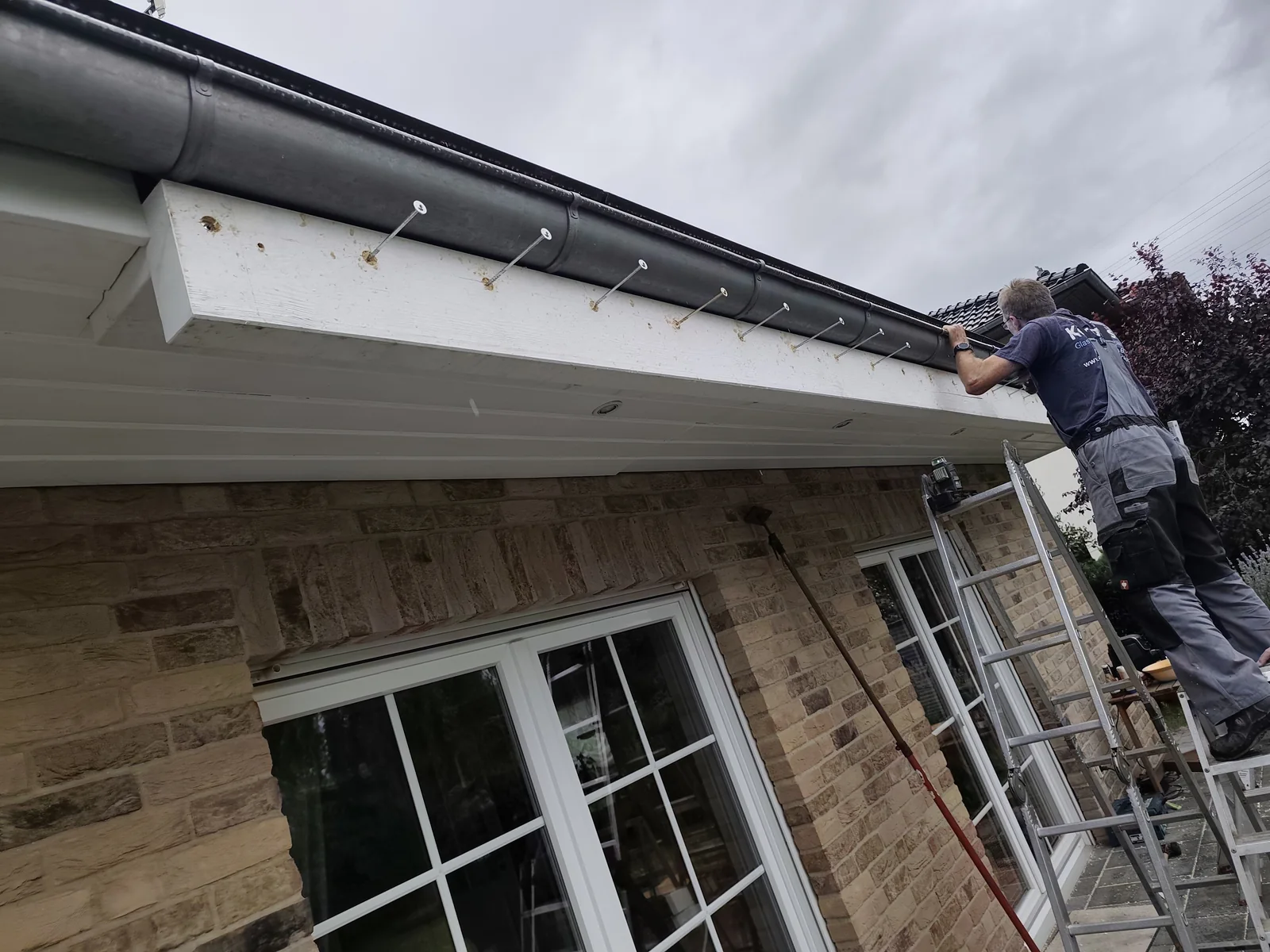

Für den neuen Lastabtrag wurden zwei etwa 20 × 8 cm starke KVH-Querschnitte eingesetzt: einer an der Unterseite und einer an der Front. Winkel verbinden die Verstärkung seitlich mit den vorhandenen Dachsparren. Tellerkopfschrauben sichern die Anschlüsse von unten beziehungsweise von vorn entsprechend der statisch geprüften Ausführung.
Geschützter Wandanschluss

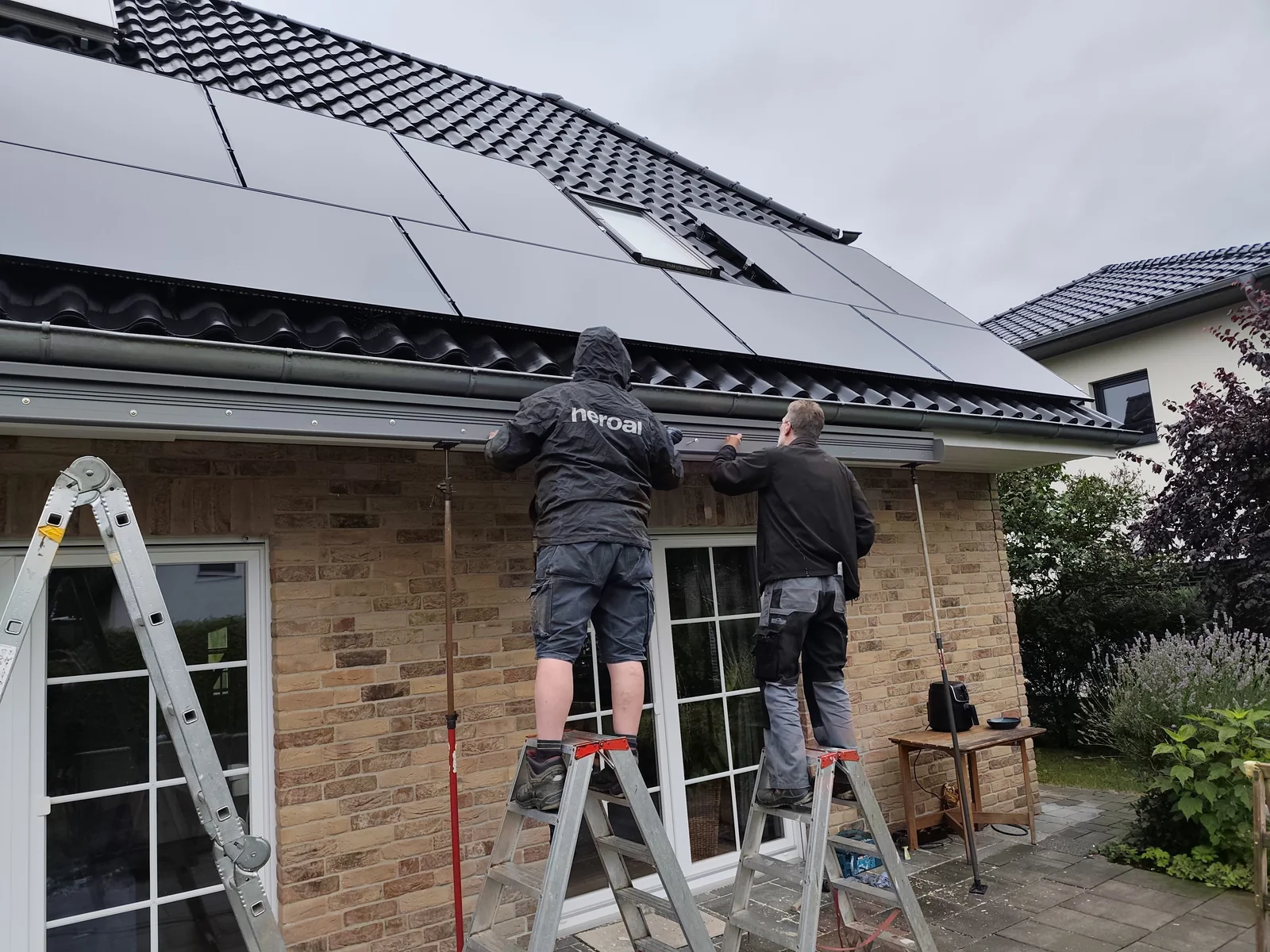

An der vorbereiteten Holzkonstruktion wurde der Wandanschluss des Aluminiumdaches montiert. Ein fensterbankartig ausgeführtes Abdeckblech schützt den verstärkten Holzbereich von oben gegen Witterung. Die Anschlussdetails wurden anschließend wieder in die Hausansicht integriert.

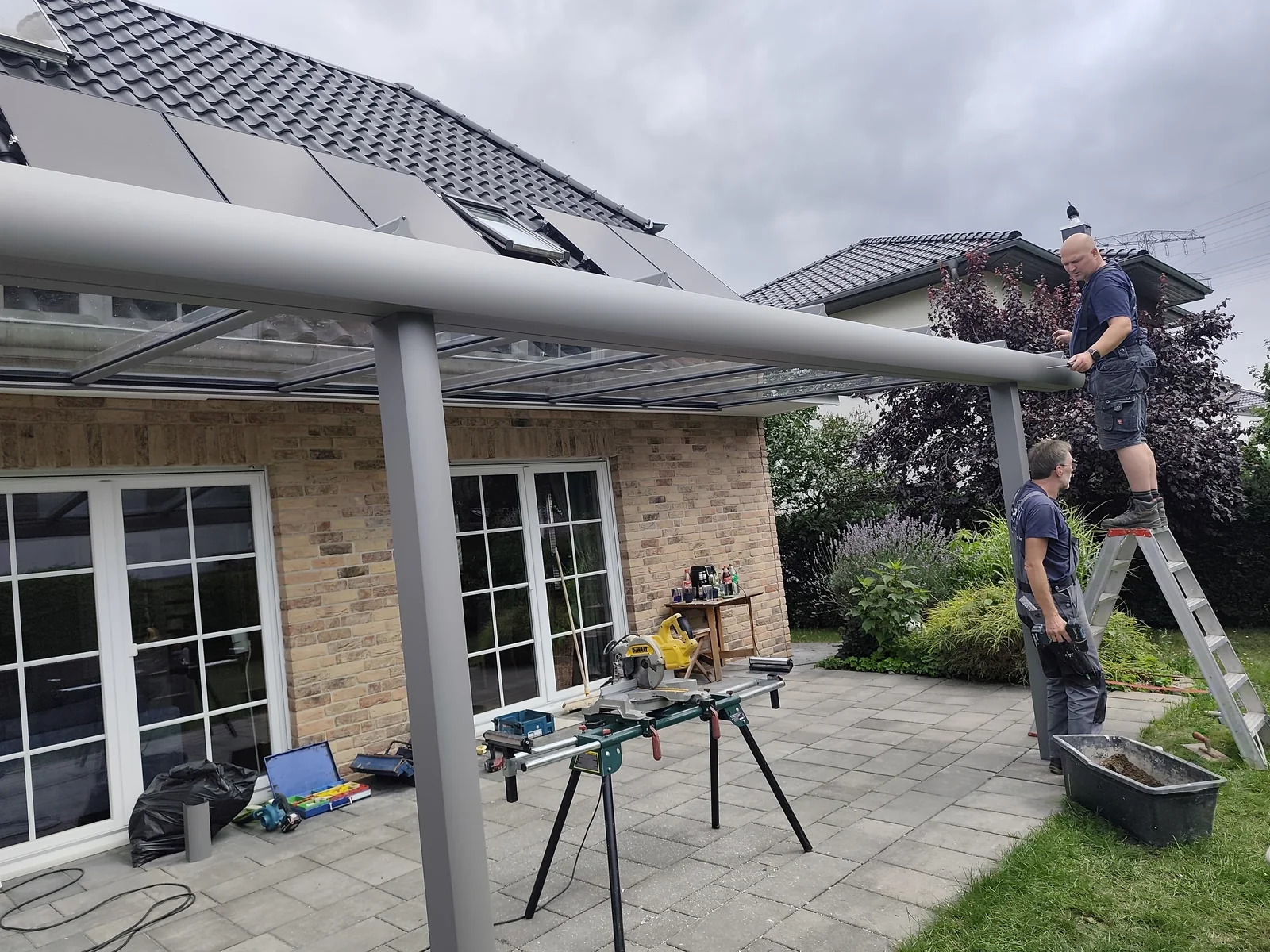

Statikrinne, Pfosten und Verglasung

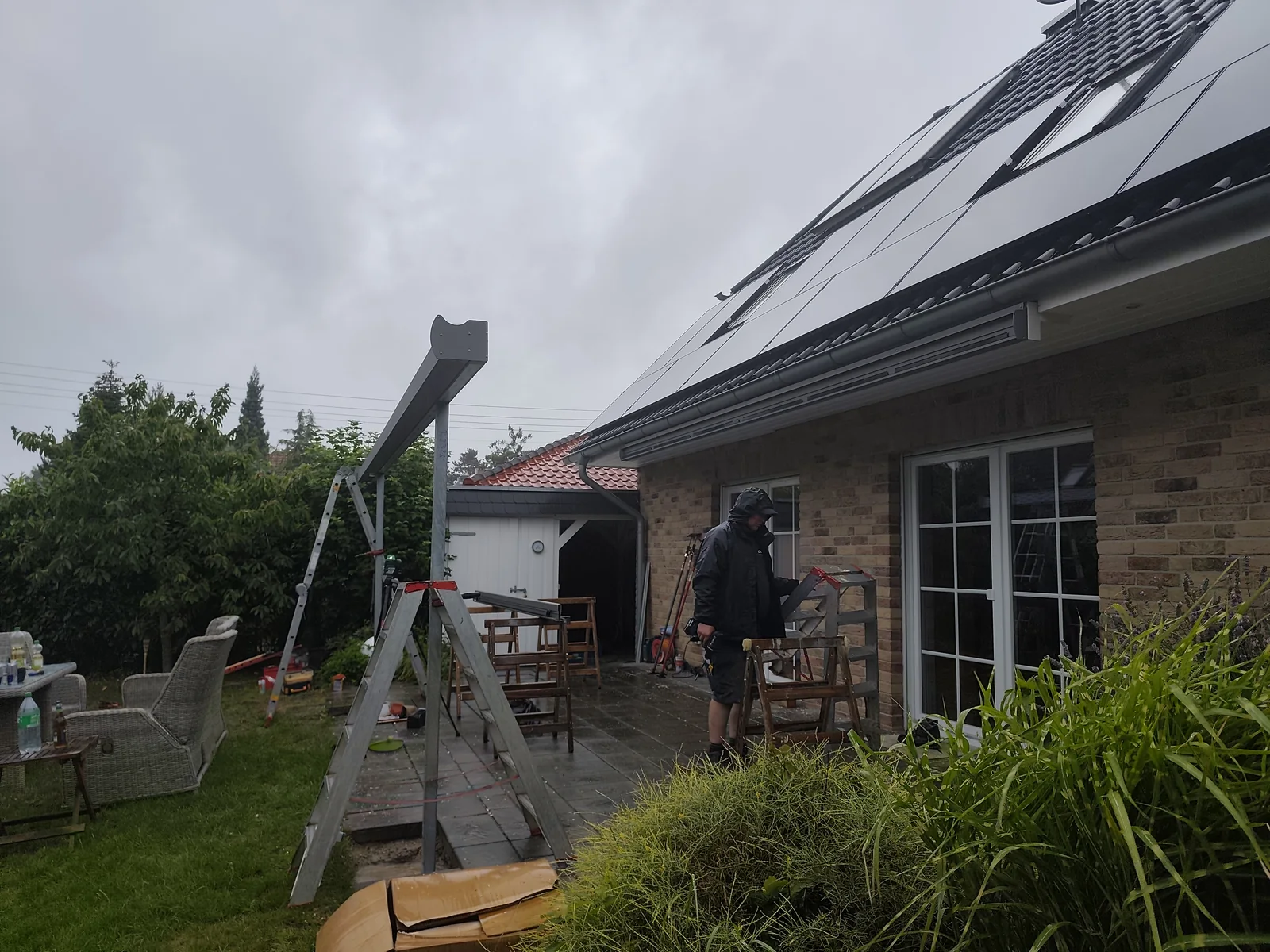

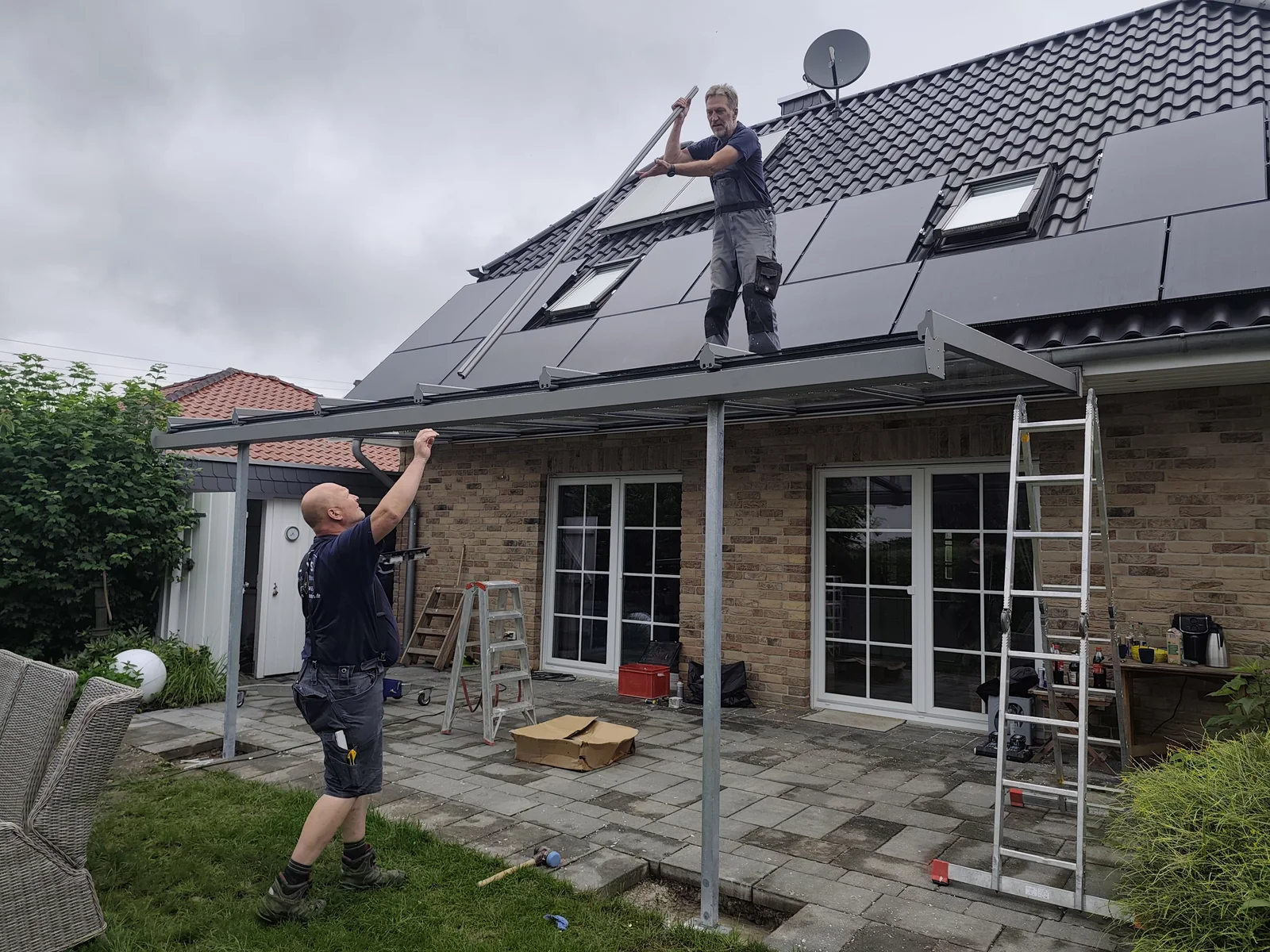

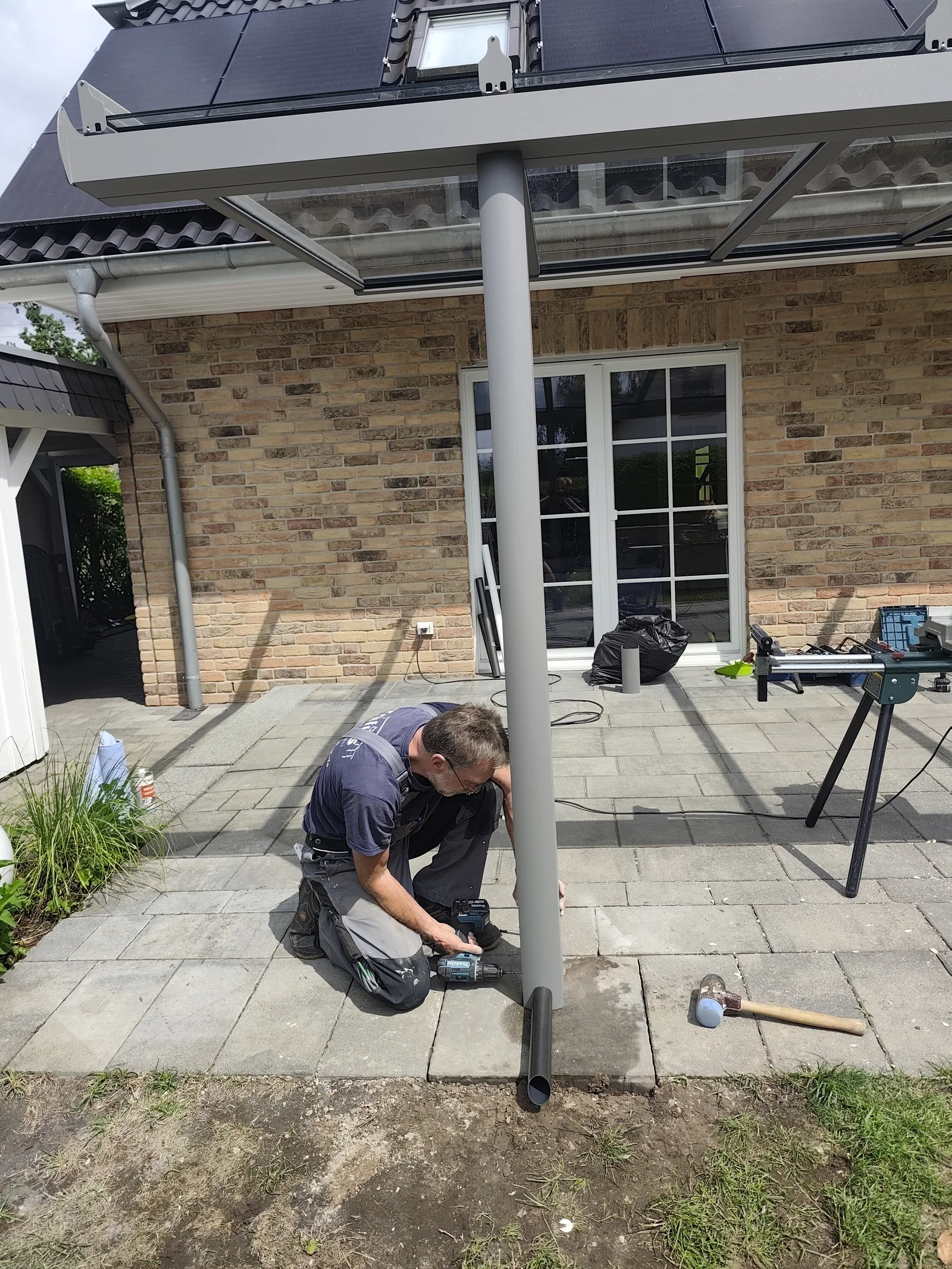

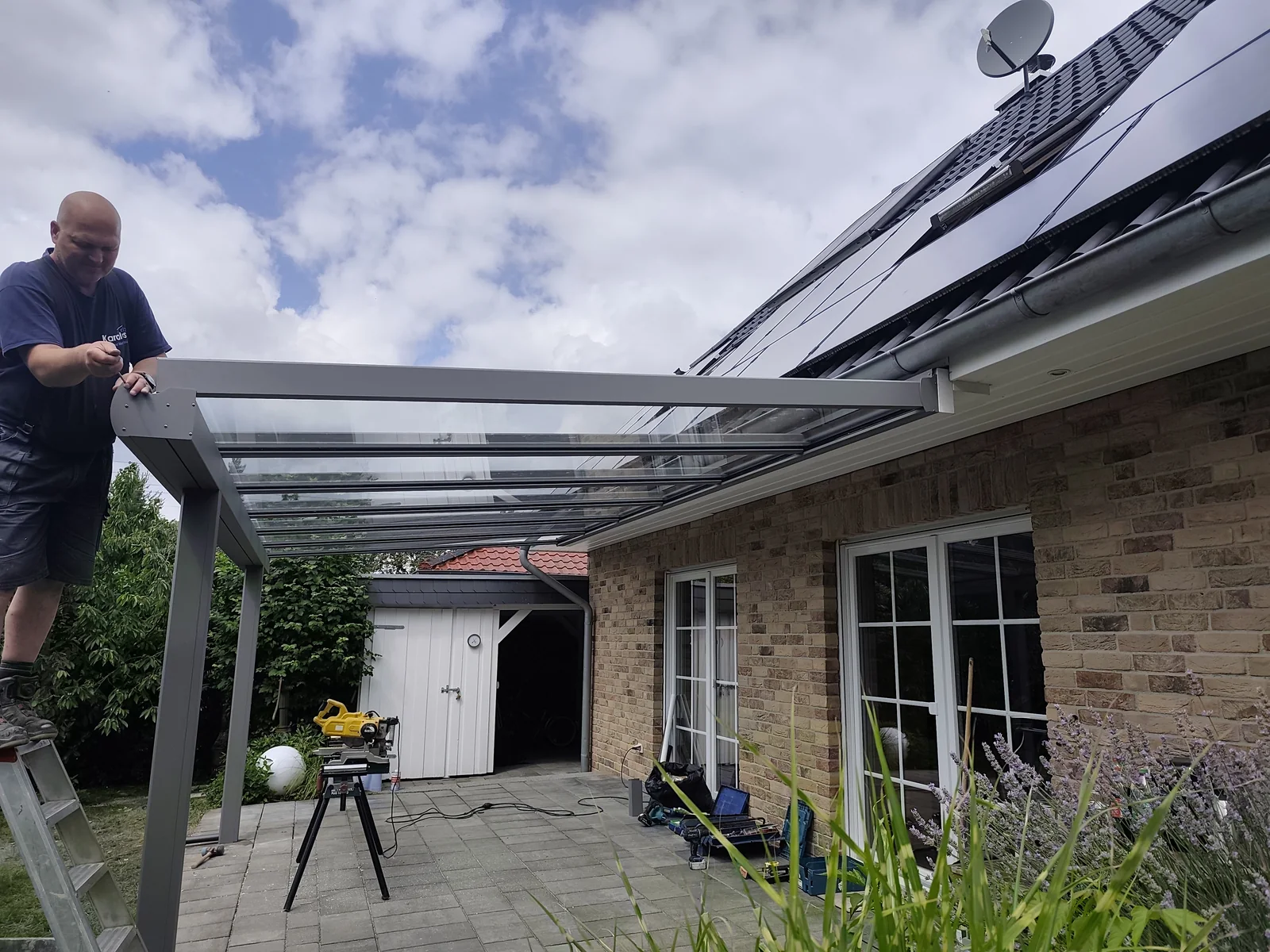

Die Front bildet eine Statikrinne auf zwei Stützen. Die Pfostenanschlüsse wurden in die vorbereiteten Fundamentpunkte eingebunden und später mit Blenden verkleidet. Nach dem Setzen der Sparren folgten die Glasscheiben und Aluminium-Glasleisten; anschließend wurden Rinnenblende und weitere Abdeckungen montiert.
Montageablauf lückenlos dokumentiert

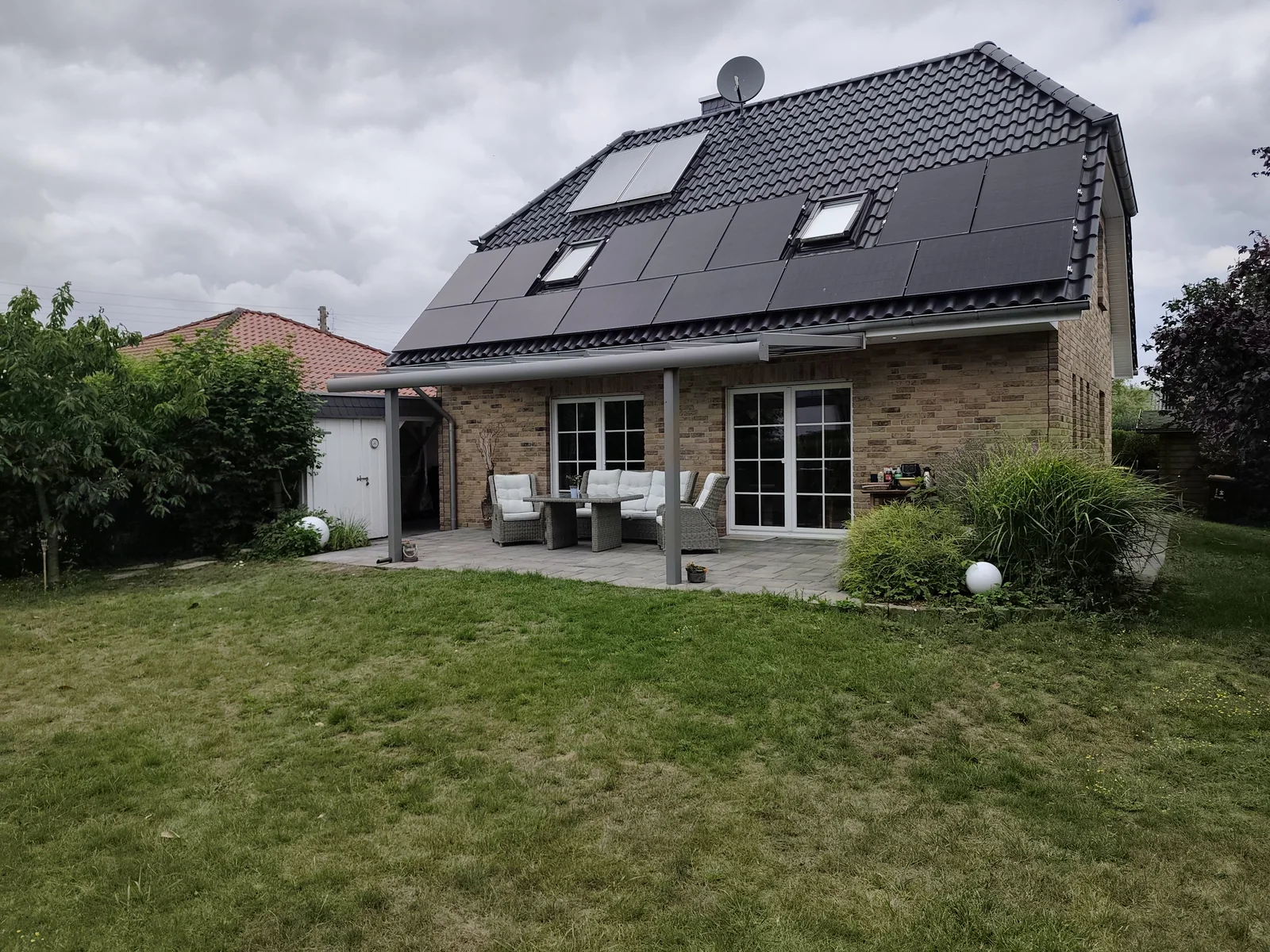

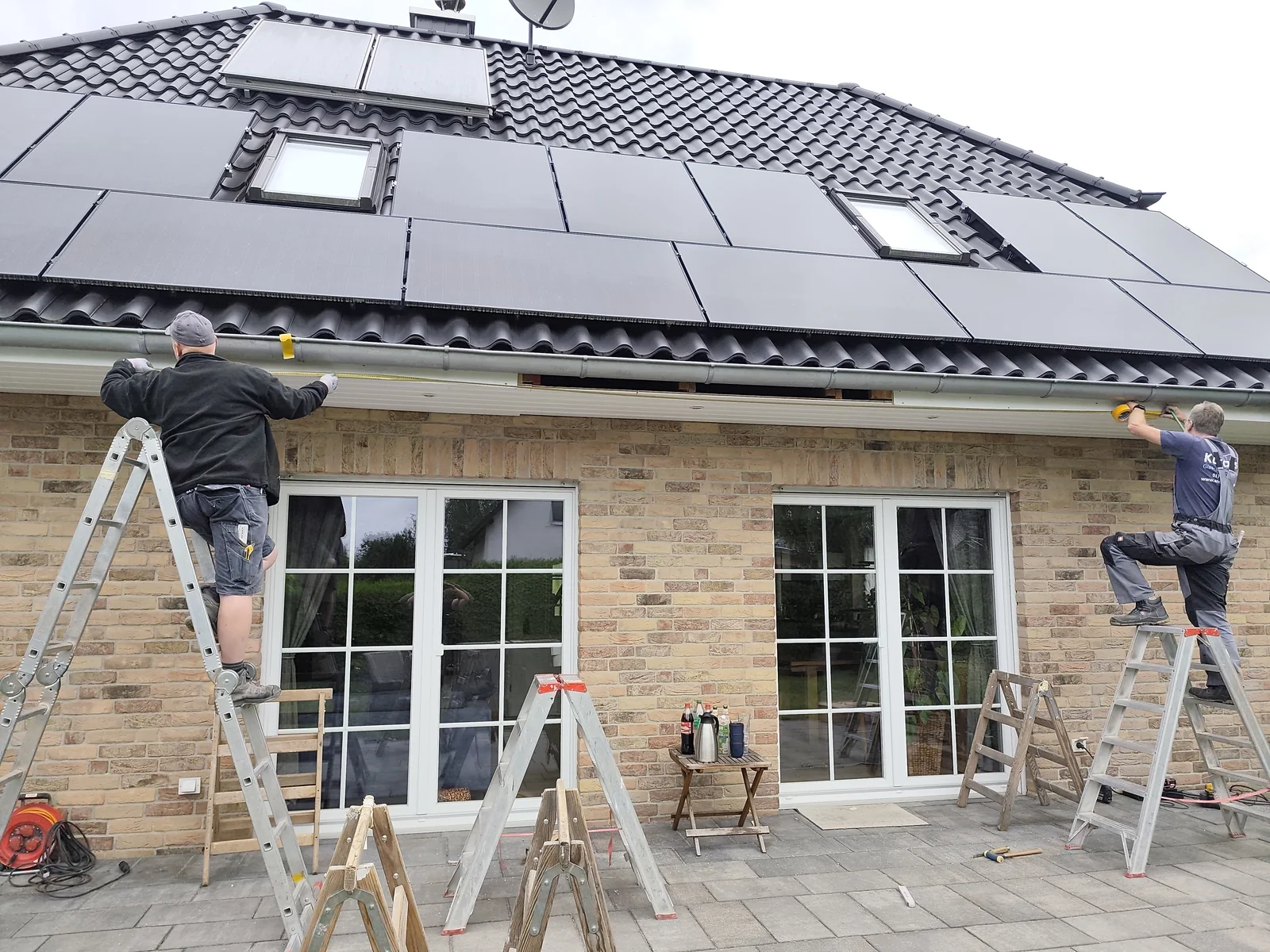

Die Bilder zeigen Aufmaß, Öffnung des Dachkastens, Vorbereitung der KVH-Verstärkung, Befestigung, Montage des Wandanschlusses, Aufstellen der Statikrinne, Sparrenlage, Verglasung, Glasleisten und das fertige Ergebnis. Das Planungsmaß von 6 × 3 Metern wurde im Zusammenhang mit den genehmigungsrechtlichen Rahmenbedingungen festgelegt. Mehr zur Genehmigungsprüfung in Berlin
