Was sind die Vorteile einer obenliegenden oder untenliegenden Statik beim Terrassendach?
Wie viel Profil sehen Sie von Ihrem Sitzplatz aus – und wie breit fällt sein Schatten aus? Vergleichen Sie die Originalprofile und unser anschauliches Höhenbeispiel. So erkennen Sie, was obenliegende und untenliegende Statik für Ihre Terrasse bedeuten.
Wo liegen die tragenden Profile – und was sehen Sie von unten?
Der Unterschied wird direkt am Profil sichtbar: Bei obenliegender Statik liegt der hohe tragende Bereich über der Glasscheibe. Bei untenliegender Statik ragt er darunter in den Raum. Hier sehen Sie die Originalansichten von TS Aluminium.

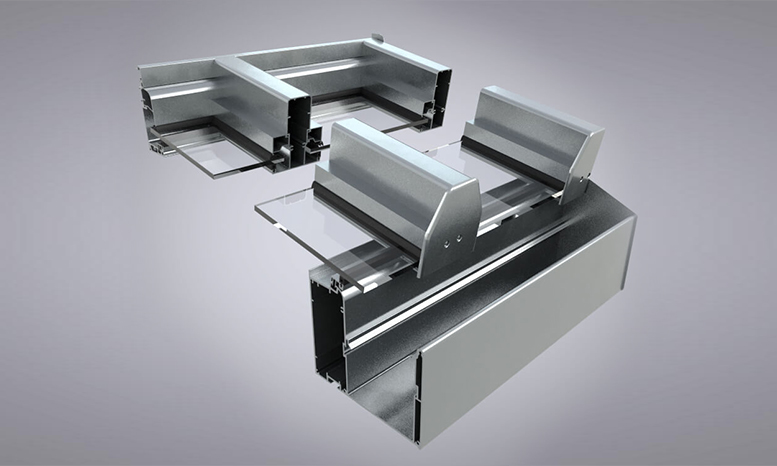

Obenliegende Statik · TS Veranda

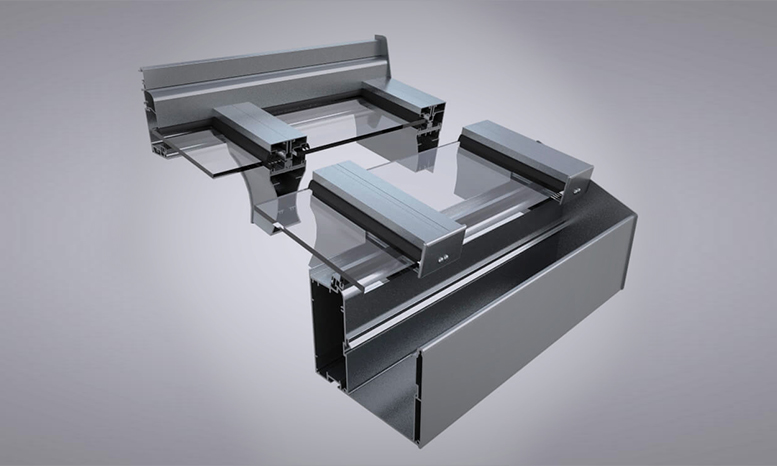

Untenliegende Statik · TS Veranda ILS
Für Ihren Sitzplatz bedeutet das: Obenliegende Tragprofile können eine ruhigere, flachere Untersicht ermöglichen. Untenliegende Sparren sind im Blickfeld deutlicher präsent. Gerade unter einem niedrigen Dachkasten lohnt sich dieser Vergleich.
Was verändert eine obenliegende Konstruktion?
Der hohe tragende Profilteil liegt oberhalb der Glasebene. Von unten bleiben die unteren Profil- und Haltebereiche sichtbar; die Ansicht kann dadurch ruhiger und flacher wirken. Wie schlank diese Bereiche tatsächlich sind, hängt vom Querschnitt ab. Nicht jedes obenliegende Profil hat dieselbe Form.
Grundlage: TS Aluminium: SunChill mit oben- und untenliegender Statik · geprüft am 20.09.2026.
Warum kann ein höherer Sparren mehr Schatten auf die Terrasse werfen?
Schauen Sie beim Vergleich zweier Dächer auf die gesamte Profilhöhe. In unserem Höhenbeispiel vergleichen wir 11,5 cm mit 17 cm – davon 15 cm unter und 2 cm über der Glasebene. Der höhere Profilkörper kann bei seitlicher Sonne einen breiteren Schattenstreifen erzeugen.
Entscheidend ist also die konkrete Profilform zusammen mit der Höhe und dem Sparrenabstand. Die Bezeichnungen „obenliegend“ und „untenliegend“ allein sagen noch nicht, wie hell es unter Ihrem Dach wird. Im Angebot vergleichen wir deshalb die tatsächlich vorgesehenen Profile, die Glasfelder und die Ausrichtung Ihrer Terrasse.
Wie entstehen die 5,5 cm Unterschied?
Bei 45° entspricht der zusätzliche Schattenanteil der Profilhöhe. Bei gleicher Profilbreite ergibt sich im rechteckigen Höhenmodell: 17 cm − 11,5 cm = 5,5 cm. Allgemein gilt: Schattenbreite = Profilbreite + Profilhöhe / tan(Lichtwinkel). Gemeint ist der Lichtwinkel in der Schnittebene quer zum Sparren.
Die Höhen stammen aus dem hier erläuterten Karalus-Vergleich und sind keine allgemeingültigen Maße aller TS-Profile. Vorsprünge, unterschiedliche Profilbreiten und der tatsächliche Sonnenstand verändern die Schattenkontur. Aus dem Beispiel lässt sich kein prozentualer Tageslichtgewinn ableiten.
Was bedeutet der Aufbau für Beschattung und Pflege?
Eine Unterglasmarkise braucht passende Befestigungspunkte und Bewegungsraum. Bei einer flacheren Untersicht kann sie optisch näher an die Glasfläche rücken. Die konkrete Systemkombination bestimmt jedoch die Einbaulage. Obenliegende Profile und Dichtungen müssen bei der Reinigung erreichbar bleiben; Glasdächer sind keine begehbaren Flächen ohne dafür vorgesehene Sicherung.
Welche Spannweiten sind beim konkreten Dach möglich?
Aus der Lage der Statik folgt weder eine feste Feldbreite noch automatisch der Wegfall einer Mittelstütze. Glas, Sparren, Rinnenträger, Stützen und Anschlüsse werden für die Lasten Ihres Standorts bemessen. Ein höheres Profil oder eine geeignete Verstärkung kann andere Abstände ermöglichen.
Wo kann ich eine obenliegende Konstruktion ansehen?
Lassen Sie sich eine ausgeführte Karalus-Anlage und die zu Ihrem Angebot gehörende Profilansicht zeigen. Unsere Referenz aus Bernau hilft beim Vergleich der Untersicht; deren konkrete Abmessungen sind keine Freigabe für ein anderes Haus.
