Sommergarten in 12689 Berlin-Marzahn – 9,20 Meter Breite und Diagonalfront
Referenz · Sommergarten · Sonderkonstruktion
Karalus Glas- und Metallbau · von Andreas Karalus geplant, maßgefertigt und montiert für Berlin und Brandenburg.
Zwischen 2,90 und 4,80 Meter Auslage – mit Kamin, drei Rinnenrichtungen und zahlreichen Sonderzuschnitten. Die heroal CR Konstruktion in DB 703 Feinstruktur kombiniert Stahlverstärkung, Ganzglas-Schieber, Festfelder und eine Kadeco-510-Überglasmarkise.

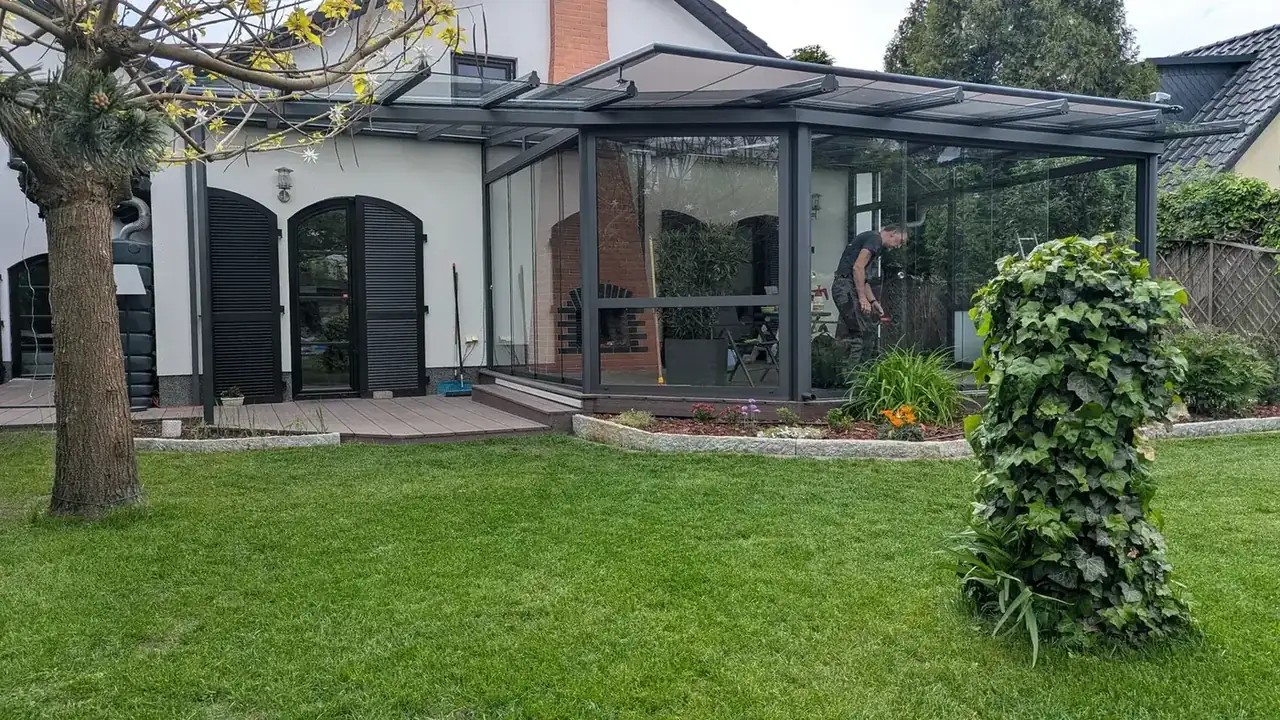

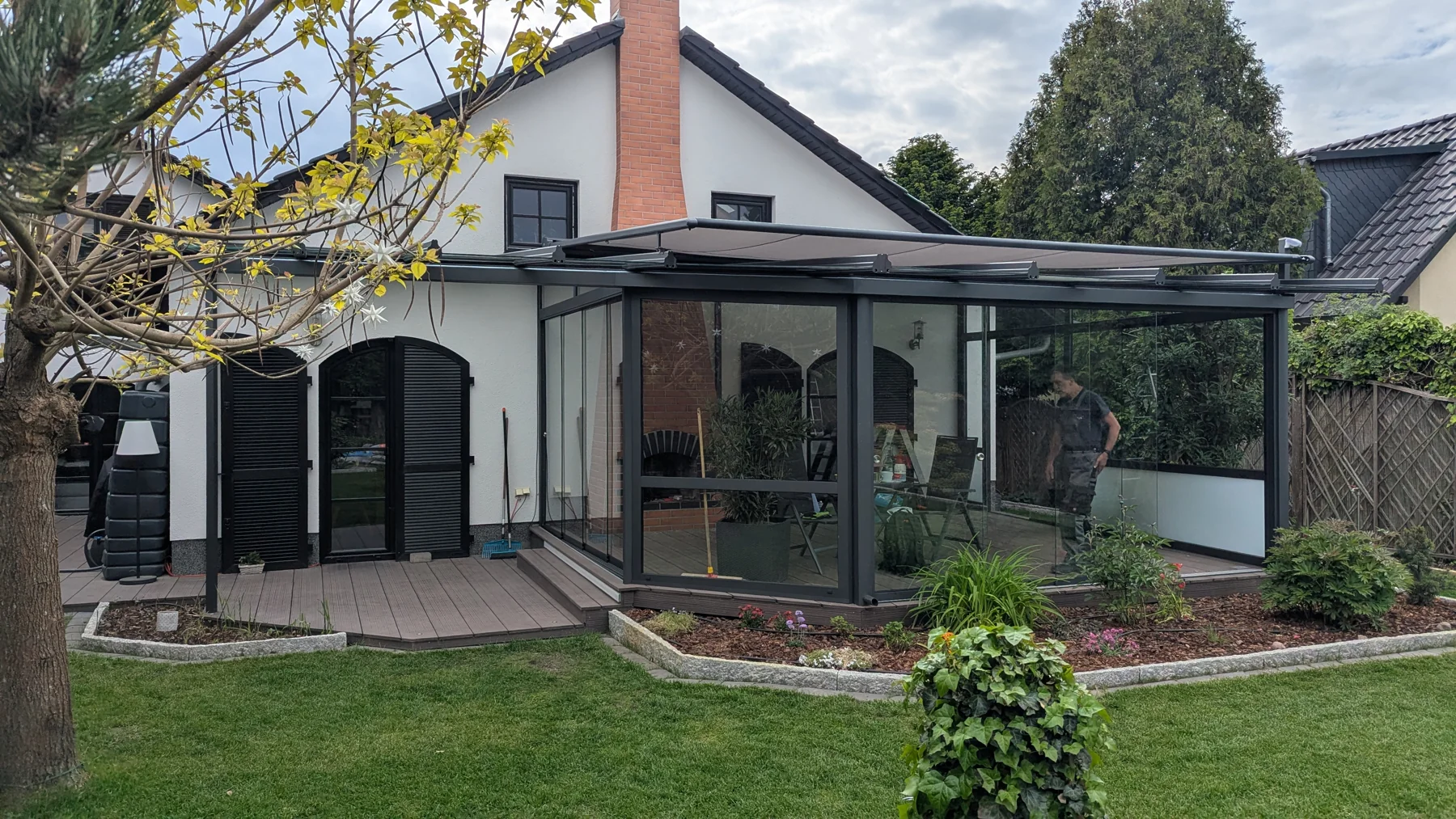

Die Front verläuft diagonal und integriert den vorhandenen Kamin.
Geometrie um Bestand und Garten
Die Auslage wächst über die Breite von 2,90 auf 4,80 Meter. Daraus entstehen unterschiedliche Glasfelder, Winkel und Anschlüsse. Der gemauerte Kamin bleibt als prägendes Bauteil im neuen Raum erhalten.
Die vordere Dachkante hat drei Knicke und zahlreiche Schifterschnitte. Die Glasunterteilung führt das Wasser zur Rinne. Ein zusätzlicher rückwärtiger Rahmen übernimmt die Lasten, weil das unterschiedliche Mauerwerk des ehemaligen Anbaus keinen geeigneten Halt bot und der Ringanker nicht belastet werden konnte.
Ihr Ansprechpartner: Andreas Karalus, Metallbaumeister Konstruktionstechnik
Sonderzuschnitte schließen auch die schwierigen Randzonen.
Konstruktion im Detail
Glas mit matter Folie im rückwärtigen Dachbereich ergänzt die klaren Glasfelder. Feste und bewegliche Elemente wurden auf Durchgänge, Dachschrägen und Gartenkante abgestimmt.
Das große Dach wurde in zweieinhalb Wochen bis zum Bildstand aufgebaut.
Planung, Fertigung und Montage
Große Spannweiten
Stahl in der Aluminiumkonstruktion und größere Sparrenabstände wurden statisch abgestimmt.
Markise und Licht
Die Kadeco 510 sowie LED-Streifen und Spots lassen sich elektrisch steuern.
Glas und Insektenschutz kombinieren

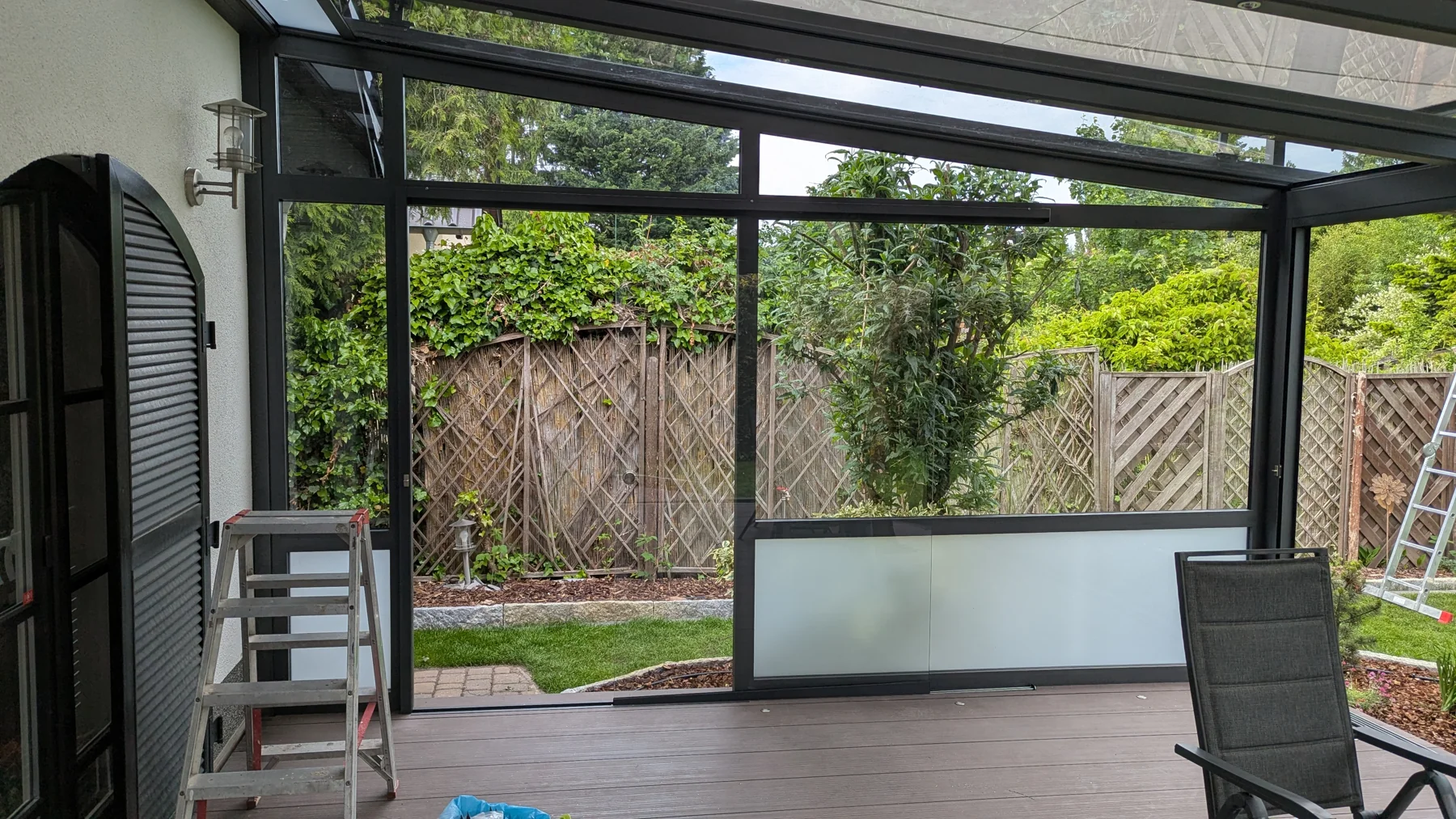

Rechts ist eine bewegliche Glasscheibe mit einem Insektenschutz-Spannrahmen kombiniert. So lässt sich zwischen Glasabschluss und Lüftung mit Insektenschutz wählen. Auch die fünfläufige Frontanlage ist mit Insektenschutz-Spannrahmen ausgestattet.
Was lässt sich auf ein ähnliches Projekt übertragen?
Kamin, fehlender geeigneter Ringanker und wechselnde Auslage bestimmten hier die Geometrie. Bei ähnlichen Sonderformen müssen Tragwerk, Wasserwege und Glaszuschnitte gemeinsam geprüft werden. Die 9,20 Meter Breite und die eingesetzte Stahlverstärkung gelten für dieses Projekt. Weder die Spannweite noch die dreigeteilte Rinnenführung sind eine Standardfreigabe für andere Häuser.
Was lässt sich aus der Diagonalfront für Sondermaße lernen?
Die gezeigte Ausführung belegt diese konkrete Aufgabe. Maße, Anschlüsse und Lasten werden für Ihr Haus neu geprüft.
Beschreiben Sie uns Ihre gewünschte Nutzung. Wir besprechen mit Ihnen die passende Ausführung.
Was Sie für eine ähnliche Lösung wissen sollten
Diese Hinweise gelten für die Planung Ihres eigenen Vorhabens. Die tatsächliche Ausführung dieses Projekts ist oben beschrieben.
Wovon hängen die Kosten eines ähnlichen Sommergartens ab?
Maße, Verglasung, Anschlüsse, Untergrund, Zugänglichkeit und zusätzliche Ausstattung bestimmen den Leistungsumfang. Vergleichen Sie enthaltene Montage, Nebenarbeiten und ausgeschlossene Leistungen. Ein Angebot für andere Maße und einen anderen Preisstand ist kein Preis für diese Referenz. Kosten und Leistungsumfang vergleichen.
Was ist bei Pflege und Service zu beachten?
Reinigung und Kontrolle richten sich nach dem eingebauten System. Glasflächen, Profile und Wasserwege sollten passend zu den Herstellervorgaben gepflegt werden. Bei beweglichen Anlagen gehören auch Schienen und Beschläge dazu. Auffälligkeiten an Funktion oder Befestigung lassen Sie fachlich prüfen. Pflege und Service besprechen.
Welche Genehmigungsfragen gelten für Ihr eigenes Vorhaben?
Die Referenz belegt die gezeigte Ausführung. Sie ersetzt keine Prüfung Ihres Standorts, der Abmessungen und der gewünschten Nutzung. Klären Sie die örtlichen Vorgaben vor der Ausführung; aus den Projektbildern lässt sich keine Genehmigung ableiten. Passenden Genehmigungsratgeber lesen.
Kann dieser Gartenraum als beheizter Wohnraum genutzt werden?
Eine seitliche Ganzglasverglasung schützt die Terrasse vor Wind und Regen. Daraus entsteht noch kein dauerhaft beheizter Wohnraum. Dafür müssen Konstruktion, Glas, Bodenaufbau und Bauphysik für diese Nutzung geplant werden. Sommergarten und Wohnwintergarten vergleichen.
Senden Sie uns Fotos, grobe Maße und den Projektort. Wir besprechen die passende Ausführung für Ihr Haus.
Wir haben die gesamte Anlage selbst hergestellt und vor Ort montiert, einschließlich Terrassenbelag und Boden. Die Front folgt der vorhandenen Gartenkante. Alle schrägen Glasfelder und Profilanschlüsse wurden für diese Geometrie zugeschnitten. Die längsten Dachscheiben reichen über 4,20 Meter bis zur Glasunterteilung.
Bündiger Bodenanschluss und Licht in der Terrasse
Unter den Glasschiebeanlagen liegt eine zusätzliche Stahlkonstruktion. Damit schließen die Anlagen bündig an den PVC-Belag an. Zur Terrasse gehören ein Podest mit Treppe und eingelassene LED-Leuchten im Boden.
Entwässerung optisch in die Konstruktion einfügen
Die Wasserführung liegt vor den äußeren Pfosten unter Blendenkappen: vorn am ganz linken Pfosten und hinten auf der anderen Seite am ganz rechten Pfosten. Rinne und Abdeckung sind so angeordnet, dass sie aus der gezeigten Gartenperspektive möglichst wenig auffallen.
Den vorhandenen Kamin in die Planung einbeziehen

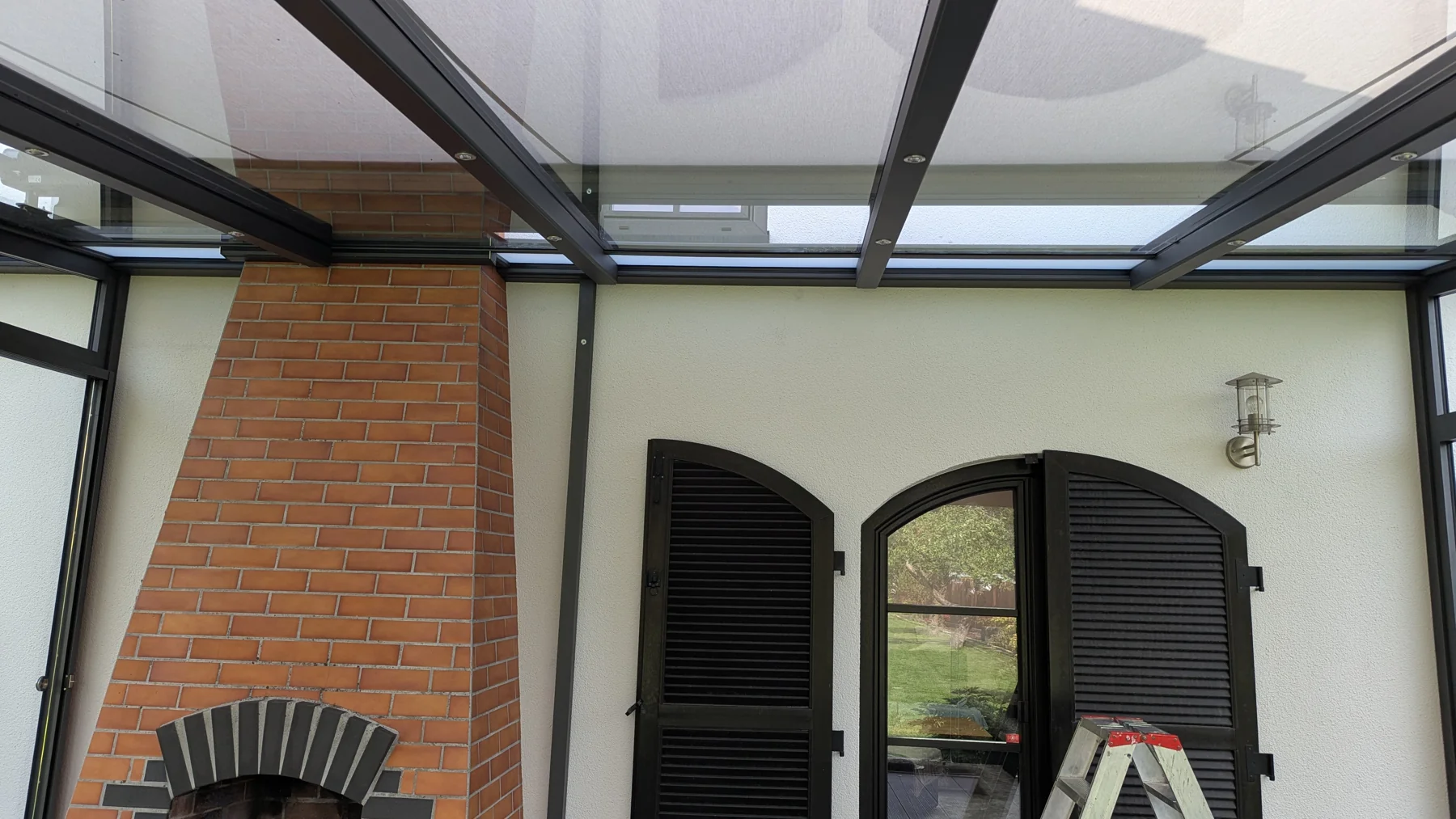

Der gemauerte Kamin bleibt in diesem Sommergarten sichtbar. Dachanschluss, zusätzliche Rahmen und Glasfelder wurden um den vorhandenen Bestand herum gefertigt. Die Bilder zeigen diese konkrete bauliche Einbindung.
Wählen Sie ein Bild aus, um die Ausführung und Details größer anzusehen.

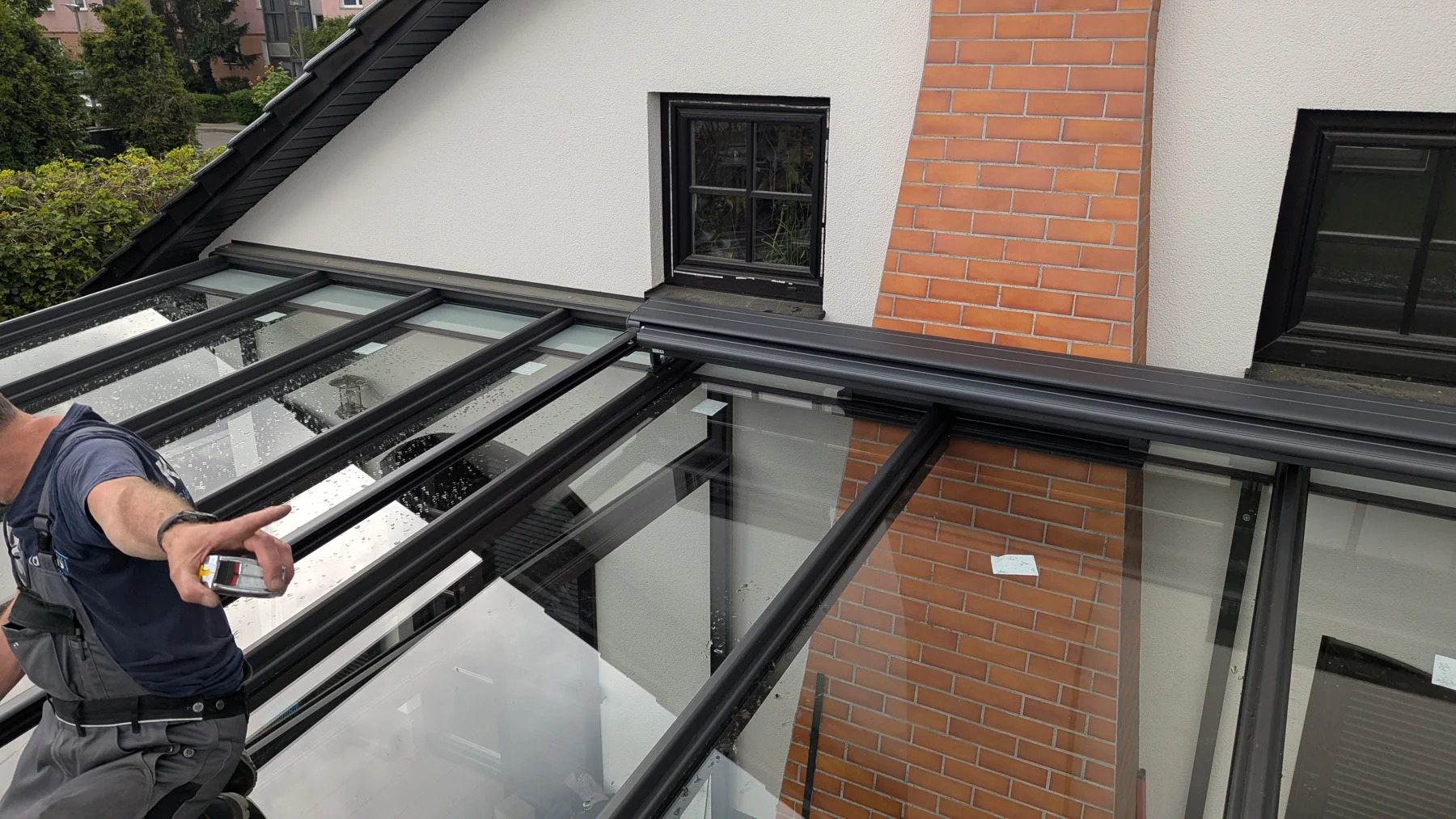

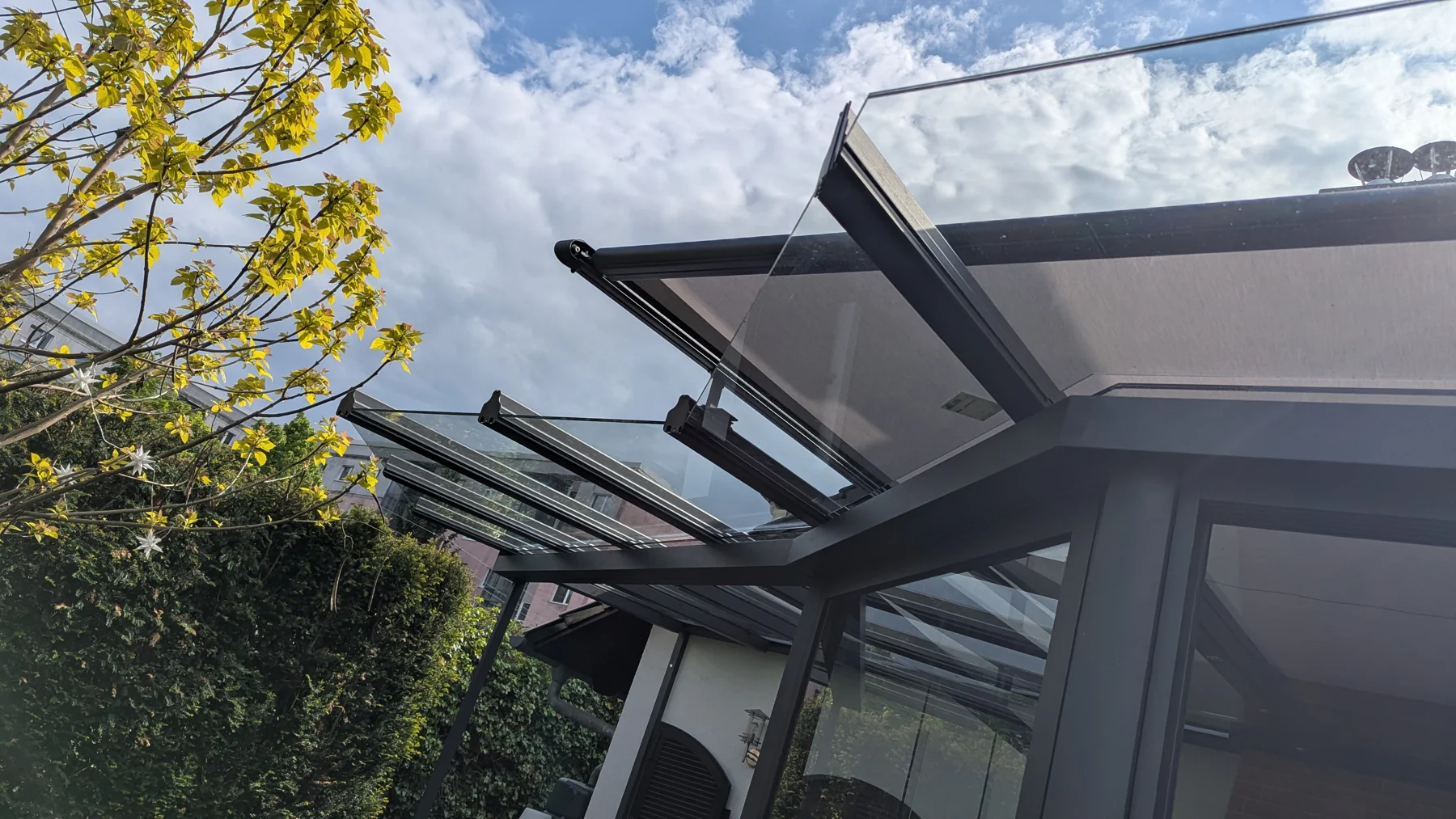

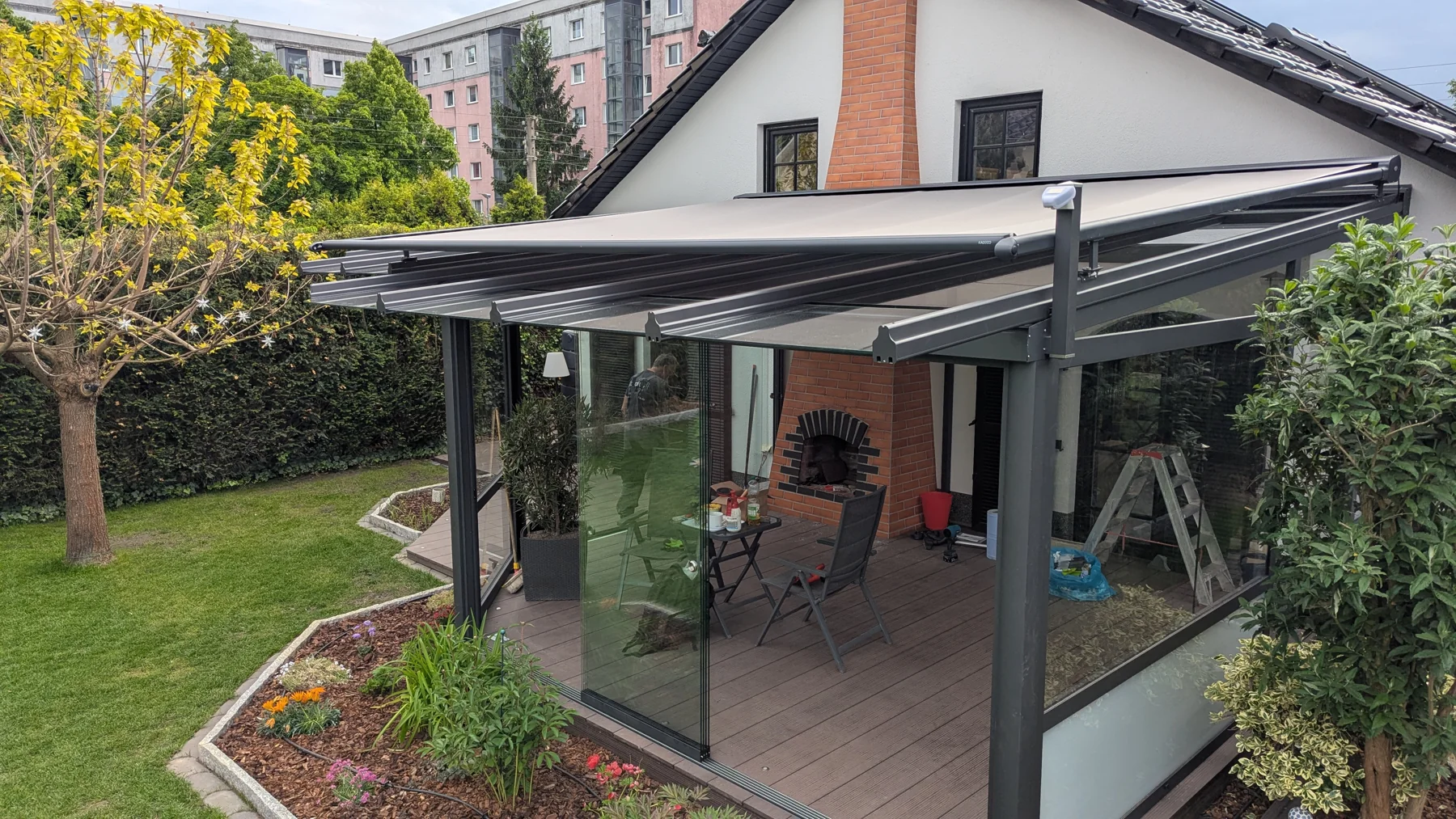

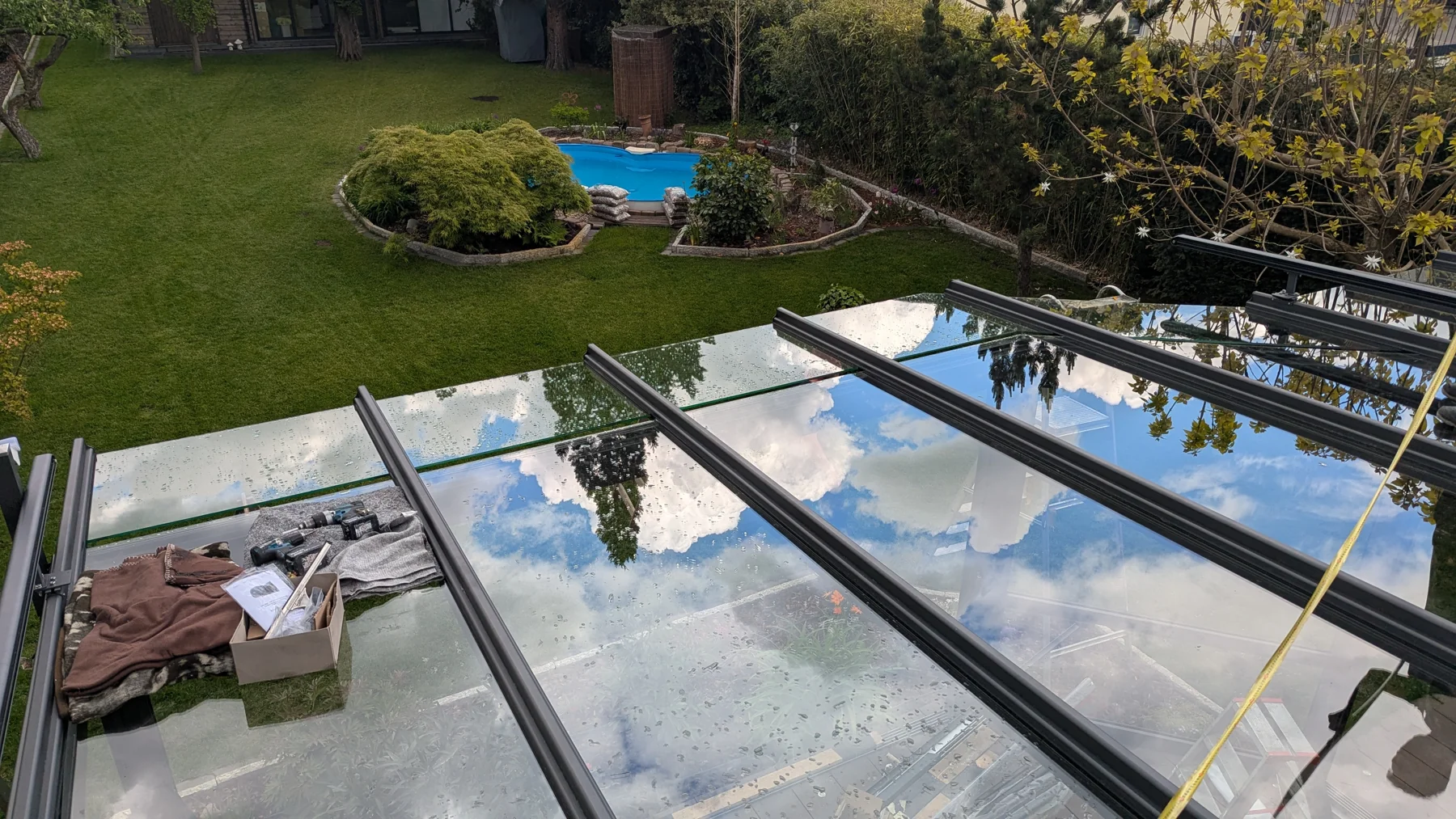

Blick über das Glasdach zur Gartenkante. Die vordere Glasunterteilung folgt der individuell geknickten Front und leitet das Wasser zur Rinne; die längsten Dachscheiben sind 4,20 Meter lang.Montage am rückwärtigen Dachanschluss. Hier treffen die unterschiedlich zugeschnittenen Dachfelder, der vorhandene Kamin und die Überglasmarkise aufeinander. Die Fotos dokumentieren die Arbeit des Karalus-Teams vor Ort.Gesamtansicht vom Garten mit ausgefahrener KADECO-510-Überglasmarkise. Die Sonderkonstruktion folgt der vorhandenen Terrasse mit Podest und Stufen. Dach, Verglasung und Terrassenboden wurden von Karalus selbst gefertigt und ausgeführt.Sommergarten mit vorhandenem gemauertem Kamin. Die Aufnahme zeigt, wie Glasfront und Dach um dieses Bauteil herum angepasst wurden. Dazu gehört die über dem Glasdach montierte KADECO 510.Rechte Seite mit verschiebbarer Glasscheibe und Rahmenfeldern. Hier ist eine Glasschiebeanlage mit einem Insektenschutz-Spannrahmen kombiniert: Die Nutzer können zwischen dem Glasabschluss und einer Öffnung mit Insektenschutz wählen.Blick von unten auf den geknickten vorderen Dachrand. Drei Knicke, Schifterschnitte und unterschiedlich schräge Glasfelder bestimmen die Form. Die Dachunterteilung wurde für diese Terrasse einzeln gefertigt.Detail der vorderen Glasunterteilung und der Überglasmarkise. Das Glas folgt der Sondergeometrie, während das Regenwasser zur Rinne geführt wird. Vom Garten aus bleibt die Entwässerung optisch zurückhaltend.Rückwärtiger Rahmen, Kamin und Dachverglasung von innen. Im hinteren Dachbereich ist Glas mit matter Folie eingesetzt. Der zusätzliche Rahmen übernimmt die Lastabtragung, weil das unterschiedliche Bestandsmauerwerk keinen geeigneten Halt bot.
