Eingangsüberdachung in DB 703 mit Distanzmontage
Drei Glasfelder aus 10 mm VSG, DB 703 Feinstruktur, verdeckte Wasserführung und ein tragfähiger Anschluss durch die Fassadendämmung.
- Ort
- ZU PRÜFEN / KARALUS BESTÄTIGEN
- Projektstand im Bild
- erste Ausbaustufe
- Farbe
- DB 703 Feinstruktur
- Dacheindeckung
- drei Glasfelder
- Glas
- 10 mm Verbundsicherheitsglas
- Entwässerung
- durch Blenden verdeckt
- Fassadenanschluss
- Distanzmontage an gedämmter Fassade
- Spätere Ergänzung
- Seitenteile

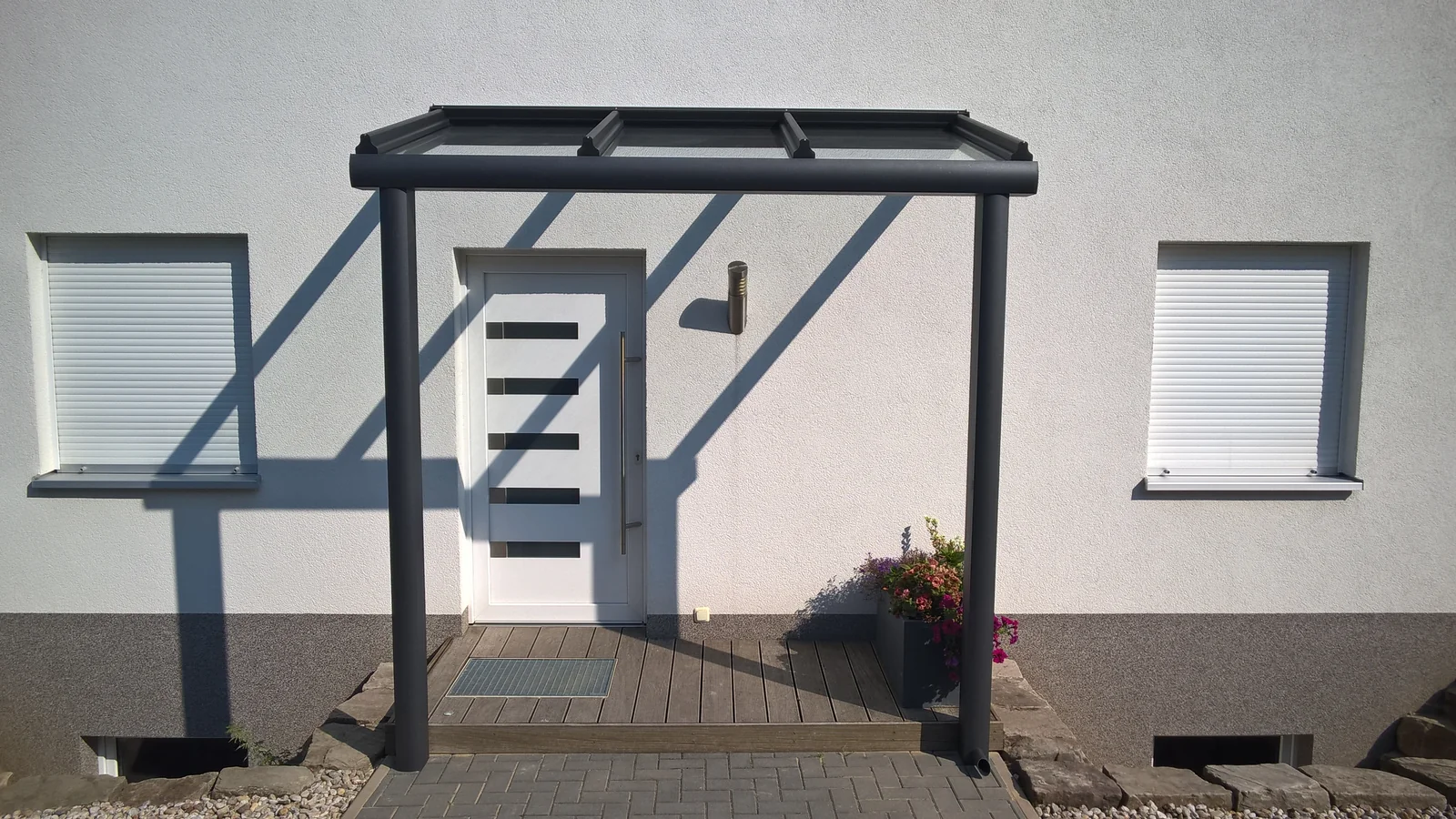

Erste Ausbaustufe des Eingangs
Das Foto dokumentiert die erste Projektstufe: eine einfache, klar gegliederte Eingangsüberdachung. Seitenteile wurden nach dieser Aufnahme ergänzt. Die genaue Ortsangabe bleibt vor einer Veröffentlichung zu bestätigen.
Konstruktion und Verglasung
Die Aluminiumkonstruktion wurde in DB 703 Feinstruktur ausgeführt. Im Dach liegen drei getrennte Felder aus jeweils passend bemessenem 10 mm Verbundsicherheitsglas. Das Glas hält den Eingangsbereich hell und schützt gleichzeitig vor Niederschlag.
Ruhige Ansicht durch verdeckte Wasserführung
Zwei Blenden verdecken die Wasserführung in der Ansicht. Der Ablauf wird erst im unteren Bereich sichtbar herausgeführt. So bleibt die Front des Daches gestalterisch ruhig, während der Regenwasserweg konstruktiv berücksichtigt ist.
Distanzmontage an der Dämmfassade
Die vorhandene Fassadendämmung durfte nicht als tragender Untergrund behandelt werden. Deshalb wurde die Konstruktion mit einer Distanzmontage durch die Dämmebene hindurch am tragfähigen Wandaufbau befestigt. Für ähnliche Situationen müssen Dämmstoffdicke, Wandbaustoff, Lasten und Abdichtung projektbezogen geprüft werden. Mehr zur Befestigung an WDVS-Fassaden
